ПРИМЕЧАНИЕ: Иллюстрации могут отличаться в некоторых деталях, однако принципиальные моменты полностью соответствуют действительности.
Снятие
1. Приподнимите и подоприте автомобиль.
ПРЕДУПРЕЖДЕНИЕ: Запрещается производить работы на автомобиле, опирающемся только на домкрат. Обязательно устанавливайте под автомобиль страховочные опоры.

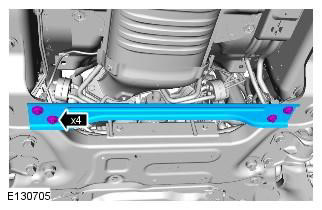

2. Момент затяжки: 25 Nm

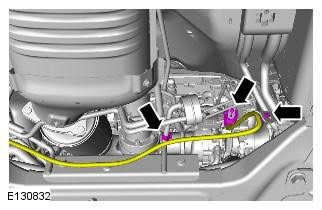

3. ПРИМЕЧАНИЕ: Автомобили с противосажевым фильтром (DPF)

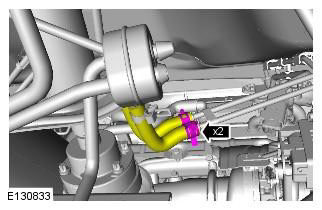

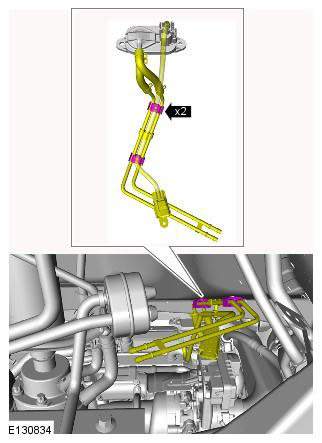

4. ПРИМЕЧАНИЕ: Отметьте расположение шлангов.
5.

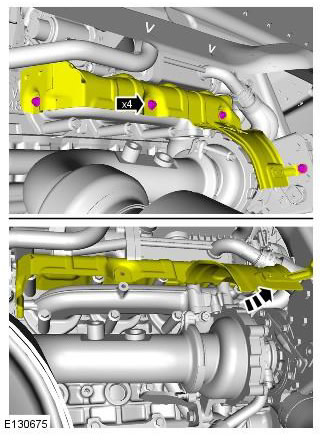

6. Момент затяжки: 10 Nm
ПРИМЕЧАНИЕ: Все автомобили

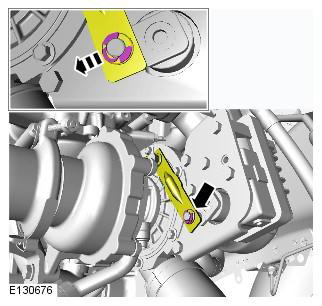

7. Может потребоваться вставить подходящий инструмент между плечом вала и штоком привода, и покачать из стороны в сторону.
Не прилагайте усилия, которое может деформировать компоненты вала привода турбокомпрессора с переменной геометрией.
При снятии вала привода турбокомпрессора с переменной геометрией не прилагайте вращательное усилие, так как можно повредить червячную передачу.

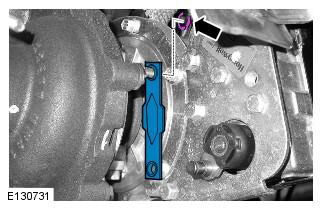

8. Нажимая пальцем, подвигайте механизм привода турбокомпрессора с переменной геометрией, чтобы убедиться в наличии достаточного хода. Подвигайте 10-20 раз, чтобы обеспечить достаточное перемещение.
ПРИМЕЧАНИЕ: Поначалу перемещения могут быть затруднены из-за скопления углеродистых отложений.
9. При необходимости используйте легкопроникающий спрей.
ПРЕДОСТЕРЕЖЕНИЕ: Не прилагайте излишнее усилие и не используйте рычаг для плечо кривошипа, так как это может деформировать плечо кривошипа или повредить механизм турбины.

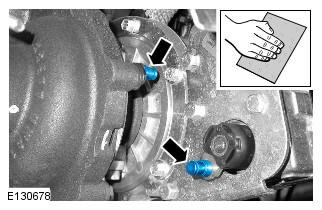

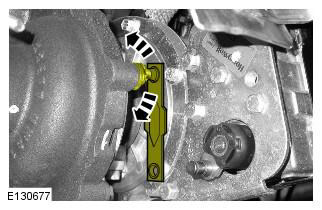

10. Нанесите легкопроникающую смазку на шпильки турбокомпрессора и привода. Очистите поверхности шпилек.
ПРИМЕЧАНИЕ: Для полировки и устранения коррозии может потребоваться очень тонкая влажная и сухая бумага.
Установка

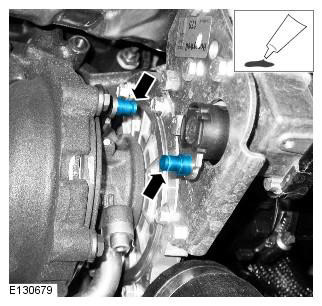

1. Нанесите рекомендованную высокотемпературную смазку (номер детали по каталогу Land Rover LR029042) на обе шпильки, обратив особое внимание на то, чтобы они были покрыты полностью.

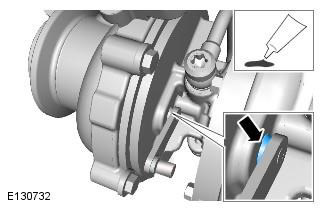

2. Нанесите рекомендованную высокотемпературную смазку (номер детали по каталогу Land Rover LR029042) на внутреннюю поверхность контакта втулки с турбокомпрессором.
3. Установите элементы, выполнив действия в последовательности, обратной порядку разборки.
ПРИМЕЧАНИЕ: Установите новые зажимы крепления.
ПРИМЕЧАНИЕ: С помощью подходящего инструмента проверните новые фиксаторы в пазах, чтобы проверить правильность установки.
ПРИМЕЧАНИЕ: Нанесите защитную смазку на шпильки привода и соединения привода.
