Freelander 1. Жгут электропроводки - освещение салона - 5-ти дверные модели




Демонтаж


1. Снимите панели инструментов.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Панель управления - для автомобилей до 2004го модельного года.

2. Снимите обивку потолка салона.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Потолочная панель 5-дверного автомобиля.

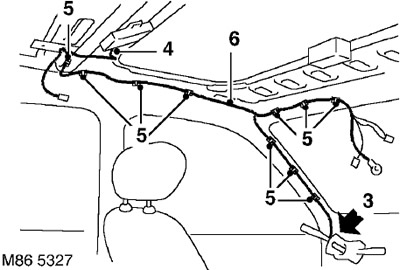

3. Отсоедините колодку антенны и жгут проводов освещения салона от основного жгута проводов.

4. Отсоедините колодку от датчика объёма.

5. Ослабьте 10 хомутов удерживающих жгут.

6. Извлеките жгут электропроводки.



Установка


1. Правильно расположите жгут электропроводки и закрепите его хомутами.

2. Присоедините колодку к датчику объёма.

3. Присоедините колодку электропроводки и антенный провод к основному жгуту.

4. Установите обивку потолка салона.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Потолочная панель 5-дверного автомобиля.

5. Установите на место панель инструментов.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Панель управления - для автомобилей до 2004-го модельного года.















Freelander 1. Жгут электропроводки - передняя дверь - 5-ти дверные модели




Демонтаж


1. Снимите защитную плёнку передней двери.

ДВЕРИ, Демонтаж передней двери в сборе для обеспечения доступа к другим элементам, установка передней двери, Пластиковая накладка передней двери 5-дверного автомобиля.

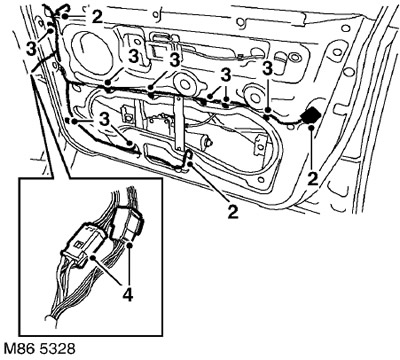

2. Отсоедините колодки от замка двери, зеркала и электродвигателя стеклоподъёмника.

3. Снимите 8 хомутов крепления жгута к двери.

4. Освободите 2 колодки в основании стойки "A" и отсоедините колодки.

5. Извлеките оболочку жгута из передней части двери, вытяните электропроводку из двери.

6. Отделите оболочку жгута от стойки "A" и вытяните жгут из стойки "A".

7. Извлеките жгут электропроводки двери.



Установка


1. Частично расположите жгут в стойке "A".

2. Наденьте оболочку на жгут и расположите оболочку в стойке "A".

3. Протяните жгут через отверстие в передней части двери и закрепите оболочку в двери.

4. Присоедините и закрепите колодки разъемов в основании стойки "А".

5. Расположите жгут в двери и закрепите хомутами.

6. Присоедините колодки к зеркалу, замку двери и электродвигателю стеклоподъёмника.

7. Установите защитную плёнку передней двери.

ДВЕРИ, Демонтаж передней двери в сборе для обеспечения доступа к другим элементам, установка передней двери, Пластиковая накладка передней двери 5-дверного автомобиля.
