Демонтаж
1. Снимите площадку аккумуляторной батареи.
СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Опорный лоток - аккумуляторная батарея.

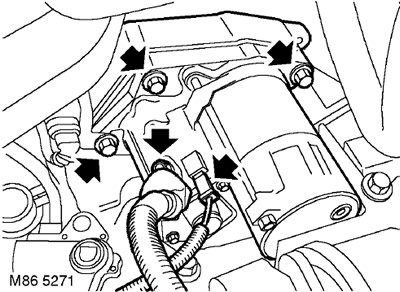

2. Снимите крышку разъёма электромагнита стартера, отверните гайку крепления аккумуляторного провода к электромагниту и отсоедините провод.
3. Отсоедините разъём от электромагнита стартера.
4. Отверните 3 болта крепления стартера к коробке передач, запомнив также, что левый болт также осуществляет фиксацию разъёма датчика положения коленчатого вала (CKP).
5. Маневрируя, извлеките стартер.
Установка
1. Очистите стартер и сопрягаемые поверхности от грязи.
2. Расположите стартер на коробке передач, установите кронштейн разъёма датчика CKP, установите болты и затяните их с моментом 45 Нм.
3. Присоедините провод от аккумуляторной батареи к генератору, наверните гайку и затяните ее с моментом 13 Нм. Установите крышку клеммы.
4. Присоедините колодку к стартеру.
5. Установите на место площадку аккумуляторной батареи.
СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Опорный лоток - аккумуляторная батарея.
