Freelander 1. Компрессор кондиционера - для моделей с двигателем Td4




Демонтаж


1. Поднимите переднюю часть автомобиля.

ПРЕДОСТЕРЕЖЕНИЕ: Не работайте на автомобиле или под ним, если он поддерживается только домкратом. Всегда устанавливайте страховочные подпорки.

2. Отсоедините "отрицательную" клемму аккумуляторной батареи.

3. Опорожните систему кондиционера и соберите хладагент.

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА, ОПОРОЖНЕНИЕ КОНДИЦИОНЕРА, ВОССТАНОВЛЕНИЕ ХЛАДАГЕНТА И ЗАПРАВКА, Опорожнение кондиционера - восстановление хладагента и заправка.

4. Снимите ремень привода компрессора.

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА, Ремень привода компрессора кондиционера - для моделей с двигателем Td4.

ПРЕДОСТЕРЕЖЕНИЕ: Запрещается отсоединять шланги кондиционера до полного опорожнения системы.

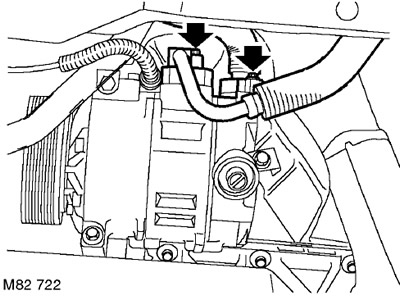

5. Выверните 2 винта крепления трубопроводов кондиционера к компрессору. Отсоедините трубопроводы от компрессора.

ВНИМАНИЕ: Перед разъединением или снятием компонентов системы убедитесь, что прилегающие к местам соединений поверхности очищены от грязи. Установите пробки в отверстия штуцеров и трубопроводов для защиты от попадания грязи в систему.

6. Снимите и выбросьте уплотнительные кольца с трубопроводов кондиционера.

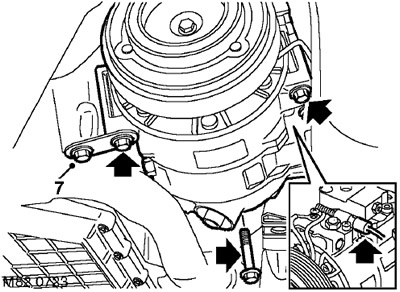

7. Ослабьте болт крепления опорного кронштейна компрессора кондиционера к фильтру-отстойнику. Не отворачивайте болт полностью.

8. Отверните 3 болта и снимите компрессор с опорного кронштейна. Отведите фиксирующий ремень в сторону, отсоедините электрический разъем и снимите компрессор.



Установка


1. Если устанавливается новый компрессор, то необходимо слить из него установленное количество хладагента.

ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Замена компрессора системы кондиционирования.

2. Новый компрессор герметично закрыт. В нем под давлением находится азот. Медленно снимите крышку. Как только герметичность будет нарушена, вы услышите характерный шум выходящего под давлением газа.

3. Убедитесь в чистоте стыковочных поверхностей трубопроводов кондиционера и фланца компрессора.

4. Установите компрессора на опорный кронштейн. Выровняйте положение фиксирующего ремня и затяните болты с моментом 25 Нм.

5. Присоедините колодку к разъему компрессор.

6. Смажьте новые уплотнительные кольца чистым специальным маслом и установите их на трубопроводы испарителя.

7. Соедините трубопроводы кондиционера с компрессором, заверните винты крепления и затяните их с моментом 22 Нм.

8. Замените влагоотделитель ресивера.

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА, Ремень привода компрессора кондиционера - для моделей с двигателем Td4, Влагоотделитель ресивера.

9. Установите ремень привода компрессора.

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА, Ремень привода компрессора кондиционера - для моделей с двигателем Td4.

10. Заправьте систему кондиционера.

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА, ОПОРОЖНЕНИЕ КОНДИЦИОНЕРА, ВОССТАНОВЛЕНИЕ ХЛАДАГЕНТА И ЗАПРАВКА, Опорожнение кондиционера - восстановление хладагента и заправка.

11. Присоедините "отрицательную" клемму аккумуляторной батареи.

12. Уберите подпорки и опустите автомобиль.
