Freelander 1. Задняя секция крыши в сборе - 3-дверная версия







Демонтаж

1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

2. Отсоедините генератор.

3. Отсоедините все электронные блоки.

4. Снимите тент/твердую съемную крышу.

5. Снимите левую и правую задние декоративные накладки панели потолка.

6. Снимите обивку потолка салона.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Потолочная панель 3-дверного автомобиля.

7. Снимите люк крыши.

ВЕНТИЛЯЦИОННЫЙ ЛЮК В КРЫШЕ, РЕМОНТНЫЕ РАБОТЫ, Вентиляционный люк в крыше 3дверного автомобиля.

8. Снимите антенну.

РАЗВЛЕКАТЕЛЬНЫЕ СИСТЕМЫ, РЕМОНТНЫЕ РАБОТЫ, Антенна -механическая - 3-и дверные модели.



Ремонтные работы

1. Удалите поврежденные панели, подготовьте кромки стыков и установите новые панели в соответствии с Правилами ремонта кузовныхпанелей. При выполнении данной операции пробочный сварочный шов не используется, применяется только точечная сварка.



Установка

1. Установите антенну.

РАЗВЛЕКАТЕЛЬНЫЕ СИСТЕМЫ, РЕМОНТНЫЕ РАБОТЫ, Антенна -механическая - 3-и дверные модели.

2. Установите люк крыши.

ВЕНТИЛЯЦИОННЫЙ ЛЮК В КРЫШЕ, РЕМОНТНЫЕ РАБОТЫ, Вентиляционный люк в крыше 3дверного автомобиля.

3. Установите обивку потолка салона.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Потолочная панель 3-дверного автомобиля.

4. Установите левую и правую задние декоративные накладки панели потолка.

5. Установите тент/твердую съемную крышу.

6. Присоедините все электронные блоки.

7. Присоедините генератор.

8. Присоедините "отрицательную" клемму аккумуляторной батареи.











Freelander 1. Крыша в сборе - 5-дверная версия







Демонтаж

1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

2. Отсоедините генератор.

3. Отсоедините все электронные блоки.

4. Снимите верхнюю накладку стекла двери багажного отделения.

5. Снимите левую и правую декоративные накладки панели потолка.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Молдинги крыши 5-дверного автомобиля.

6. Снимите обивку потолка салона.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Потолочная панель 5-дверного автомобиля.

7. При наличии люка крыши снимите его.

ВЕНТИЛЯЦИОННЫЙ ЛЮК В КРЫШЕ, РЕМОНТНЫЕ РАБОТЫ, Вентиляционный люк в крыше 5дверного автомобиля.

8. Снимите антенну.

РАЗВЛЕКАТЕЛЬНЫЕ СИСТЕМЫ, РЕМОНТНЫЕ РАБОТЫ, Антенна - механическая - 5-и дверные модели.

9. Снимите ветровое стекло.

СТЕКЛА, РЕМОНТНЫЕ РАБОТЫ, Ветровое стекло.



Ремонтные работы

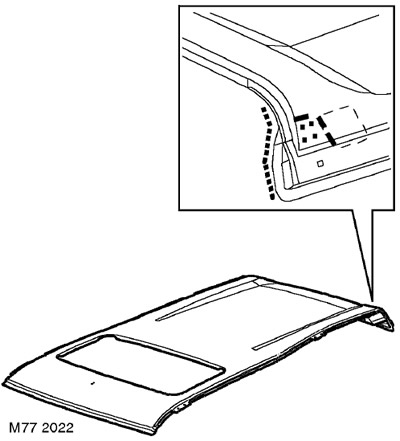

1. Удалите поврежденные панели, подготовьте кромки стыков и установите новые панели в соответствии с Правилами ремонта кузовных панелей. Пробейте или просверлите отверстия в устанавливаемой панели под пробочный сварочный шов, как это показано на рисунке.



Установка

1. Установите ветровое стекло.

СТЕКЛА, РЕМОНТНЫЕ РАБОТЫ, Ветровое стекло.

2. Установите антенну.

РАЗВЛЕКАТЕЛЬНЫЕ СИСТЕМЫ, РЕМОНТНЫЕ РАБОТЫ, Антенна - механическая - 5-и дверные модели.

3. При наличии люка крыши установите его на место.

ВЕНТИЛЯЦИОННЫЙ ЛЮК В КРЫШЕ, РЕМОНТНЫЕ РАБОТЫ, Вентиляционный люк в крыше 5дверного автомобиля.

4. Установите обивку потолка салона.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Потолочная панель 5-дверного автомобиля.

5. Установите левую и правую декоративные накладки панели потолка.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Молдинги крыши 5-дверного автомобиля.

6. Установите верхнюю накладку стекла двери багажного отделения.

7. Присоедините все электронные блоки.

8. Присоедините генератор.

9. Присоедините "отрицательную" клемму аккумуляторной батареи.
