Freelander 1. Усиление наружной панели колесной арки





Демонтаж


1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

2. Отсоедините генератор.

3. Отсоедините все электронные блоки.

4. Снимите колесо (колеса).

5. Снимите подкрылок передней колесной арки.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Передний подкрылок.

6. Снимите переднее крыло.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Переднее крыло.

7. Снимите передний бампер.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Передний бампер в сборе - для автомобилей до 2004-го модельного года.

8. Снимите фару.

ОСВЕЩЕНИЕ, Фара в сборе - модели до 2004 модельного года, Фара в сборе - модели до 2004 модельного года.

9. Освободите жгут проводов от боковины моторного отсека и отведите его в сторону.

10. Левая сторона: Снимите аккумуляторную батарею.

СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Аккумуляторная батарея.

11. Левая сторона: Снимите электронный блок управления двигателем (ECM).

12. Левая сторона: Снимите блок реле.

13. Левая сторона: Снимите площадку аккумуляторной батареи.

СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Опорный лоток - аккумуляторная батарея.

14. Левая сторона: Снимите блок реле и предохранителей моторного отсека с соответствующими жгутами проводов.

15. Правая сторона: Снимите бачок рабочей жидкости гидроусилителя рулевого управления.

16. Правая сторона: Снимите тормозные трубопроводы с боковины моторного отсека.



Ремонтные работы

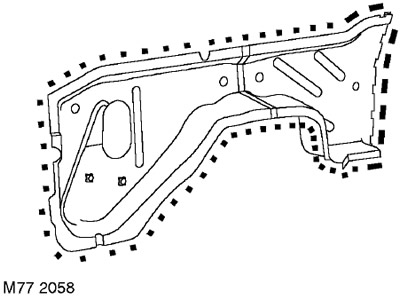

1. Удалите поврежденные панели, подготовьте кромки стыков и установите новые панели в соответствии с Правилами ремонта кузовных панелей. Пробейте или просверлите отверстия в устанавливаемой панели под пробочный сварочный шов, как это показано на рисунке.



Установка


1. Левая сторона: Установите блок реле и предохранителей моторного отсека с его соответствующими жгутами проводов.

2. Левая сторона: Установите на место площадку аккумуляторной батареи.

СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Опорный лоток - аккумуляторная батарея.

3. Левая сторона: Установите блок реле.

4. Левая сторона: Установите электронный блок управления двигателем (ECM).

5. Левая сторона: Установите аккумуляторную батарею. Не присоединяйте "отрицательную" клемму аккумуляторной батареи.

СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Аккумуляторная батарея.

6. Правая сторона: Установите бачок рабочей жидкости гидроусилителя рулевого управления.

7. Правая сторона: Установите тормозные трубопроводы на боковину моторного отсека. Удалите воздух из тормозной системы.

ТОРМОЗНАЯ СИСТЕМА, РЕГУЛИРОВКИ, Удаление воздуха из тормозной системы.

8. Закрепите жгут проводов на боковине моторного отсека.

9. Установите фару.

ОСВЕЩЕНИЕ, Фара в сборе - модели до 2004 модельного года, Фара в сборе - модели до 2004 модельного года.

10. Установите на место передний бампер.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Передний бампер в сборе - для автомобилей до 2004-го модельного года.

11. Установите на место переднее крыло.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Переднее крыло.

12. Установите на место подкрылок передней колесной арки.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Передний подкрылок.

13. Установите на место колесо (колеса) и затяните гайки с моментом 115 Нм.

14. Присоедините все электронные блоки.

15. Присоедините генератор.

16. Присоедините "отрицательную" клемму аккумуляторной батареи.
