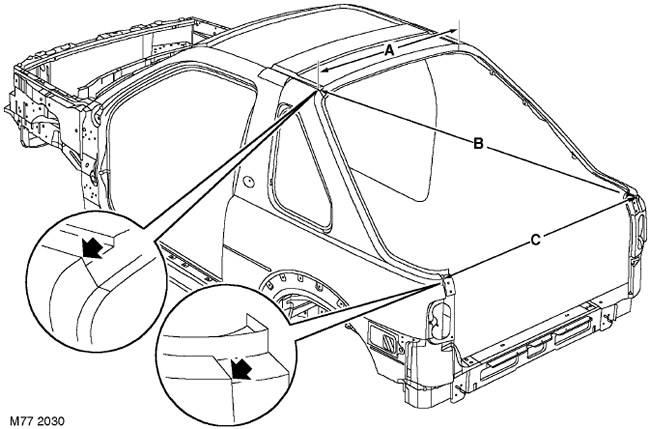

Freelander 1. Расстояния между характерными точками задней части кузова









Наиме- нование точки От До Расстояние
A Верхний угол на панели боковины кузова, левая сторона Верхний угол на панели боковины кузова, правая сторона 980 (38,582)
B Верхний угол на панели боковины кузова Задний нижний угол на панели боковины кузова 1684,5 (66,318)
C Задний нижний угол на панели боковины кузова, левая сторона Задний нижний угол на панели боковины кузова, правая сторона 1349 (53,110)

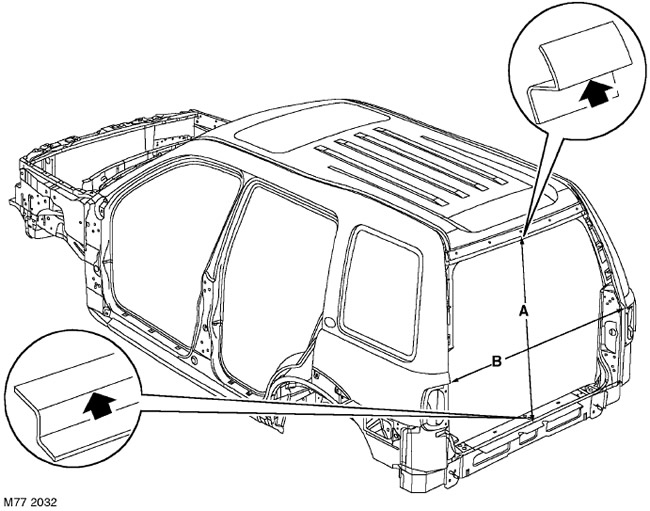

Наиме- нование точки От До Расстояние
A Усилитель верхней кромки дверного проема багажного отделения Накладка порога дверного проема багажного отделения 975,3 (38,397)
B Задняя кромка боковины кузова, левая сторона Задняя кромка боковины кузова, правая сторона 1258,1 (49,531)

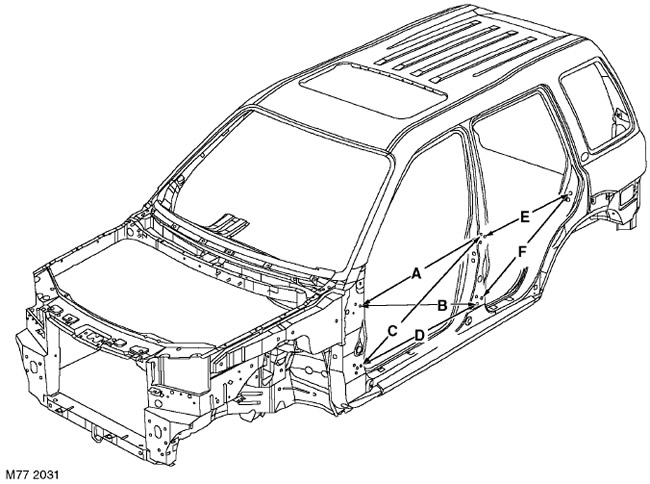

Freelander 1. Расстояние между характерными точками боковины кузова








Наиме- нование точки От До Расстояние
A Верхняя петля двери на передней стойке кузова, заднее отверстие крепления Верхняя петля двери на средней стойке кузова, верхнее отверстие крепления 1007,7 (39,673)
B Верхняя петля двери на передней стойке кузова, заднее отверстие крепления Нижняя петля двери на средней стойке кузова, переднее отверстие крепления 1026,4 (40,409)
C Нижняя петля двери на передней стойке кузова, заднее отверстие крепления Верхняя петля двери на средней стойке кузова, верхнее отверстие крепления 1088,4 (42,850)
D Нижняя петля двери на передней стойке кузова, заднее отверстие крепления Нижняя петля двери на средней стойке кузова, переднее отверстие крепления 980,4 (38,598)
E Верхняя петля двери на средней стойке кузова, заднее отверстие крепления Скоба замка двери на задней стойке кузова, верхнее отверстие крепления 828,7 (32,625)
F Нижняя петля двери на средней стойке кузова, заднее отверстие крепления Скоба замка двери на задней стойке кузова, верхнее отверстие крепления 916,5 (36,082)
