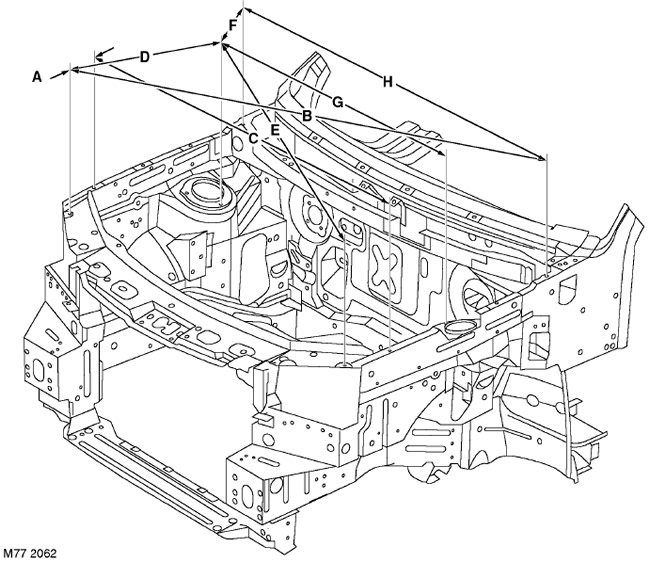

Freelander 1. Расстояния между характерными точками
передней части кузова
Наиме- нование точки |
От |
До |
Расстояние |
A |
Крепление фары |
Переднее отверстие крепления крыла |
150 (5,905) |
B |
Крепление фары |
Заднее отверстие крепления крыла |
1507,7 (59,358) |
C |
Переднее отверстие крепления крыла, левая сторона |
Переднее отверстие крепления крыла, правая сторона |
1338 (13,307) |
D |
Крепление фары |
Опора рессоры, внутреннее отверстие |
520,1 (20,476) |
E |
Опора рессоры, внутреннее отверстие |
Крепление фары |
1239,9 (48,814) |
F |
Опора рессоры, внутреннее отверстие |
Заднее отверстие крепления крыла |
300,8 (11,842) |
G |
Опора рессоры, внутреннее отверстие крепления, левая
сторона |
Опора рессоры, внутреннее отверстие крепления,
правая сторона |
1029,8 (40,543) |
H |
Заднее отверстие крепления крыла, левая сторона |
Заднее отверстие крепления крыла, правая сторона |
1380 (54,330) |

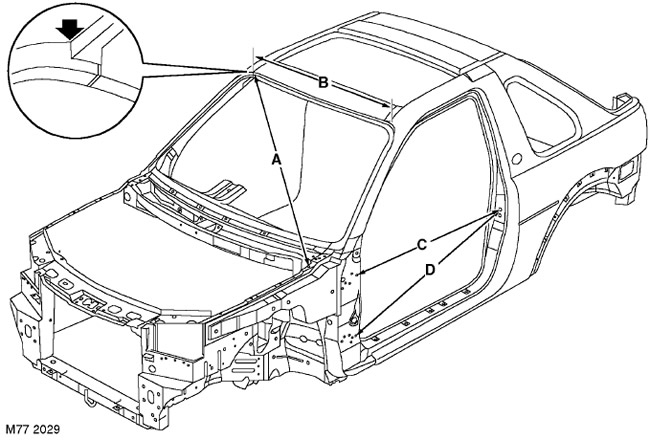

Freelander 1. Расстояние между точками передней и боковой
частей кузова
Наиме- нование точки |
От |
До |
Расстояние |
A |
Заднее отверстие крепления крыла |
Верхний угол на панели боковины кузова |
1532,7 (60,342) |
B |
Верхний угол на панели боковины кузова, левая
сторона |
Верхний угол на панели боковины кузова, правая
сторона |
1045,8 (41,173) |
C |
Крепление верхней петли двери, заднее отверстие |
Отбойник двери,верхнее крепление |
1228,2 (48,354) |
D |
Крепление нижней петли двери, заднее отверстие |
Отбойник двери,верхнее крепление |
1268,1 (49,925) |
