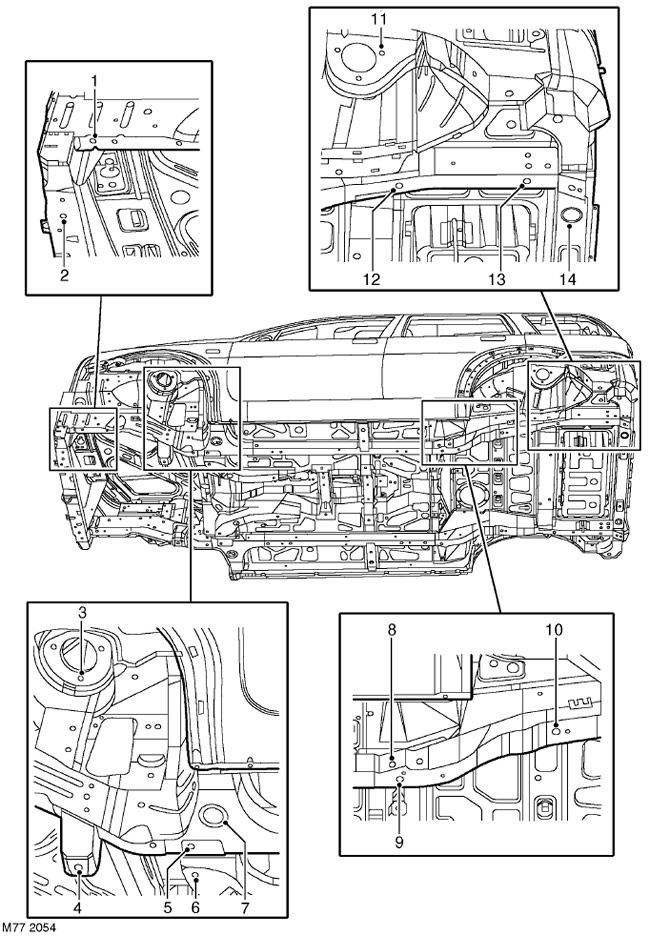

Freelander 1. Характерные точки днища кузова
№ |
Описание |
X |
Y |
Z |
1 |
Передний лонжерон, отверстие под заглушку |
420 (16,534) |
481 (18,937) |
312 (12,283) |
2 |
Передняя поперечина, отверстие под заглушку |
340,5 (13,405) |
350 (13,779) |
154,4 (6,062) |
3 |
Внутреннее отверстие крепления переднего
амортизатора |
975,5 (38,405) |
515 (20,275) |
693,5 (27,303) |
4 |
Передний подрамник, переднее крепление |
1036 (40,787) |
386 (15,196) |
98 (3.858) |
5 |
Передний подрамник, заднее наружное крепление |
1326 (52,204) |
429,5 (16,909) |
127 (5,0) |
6 |
Передний подрамник, заднее внутреннее крепление |
1326 (52,204) |
330 (12,992) |
127 (5,0) |
7 |
Панель консоли, отверстие под заглушку |
1395 (54,921) |
535 (21,062) |
125 (4,921) |
8 |
Соединительная тяга, центральное отверстие крепления |
2765 (108,858) |
463 (18,228) |
160 (6,299) |
9 |
Задняя часть лонжерона, переднее отверстие под
заглушку |
2900 (114,173) |
432 (17,007) |
131,5 (5,177) |
10 |
Задний подрамник - переднее монтажное отверстие |
3302 (130,0) |
465 (18,307) |
274,5 (10,807) |
11 |
Опора рессоры, заднее отверстие крепления |
3636 (143,149) |
610 (24,015) |
728,5 (28,681) |
12 |
Задний подрамник, заднее крепление |
3671,5 (144,547) |
515 (20,275) |
305 (12,007) |
13 |
Задняя часть лонжерона, отверстие под заднюю
заглушку |
4000 (157,480) |
527 (20,748) |
305 (12,007) |
14 |
Задняя поперечина, отверстие под заглушку |
4122,5 (162,303) |
410 (16,141) |
301 (11,850) |

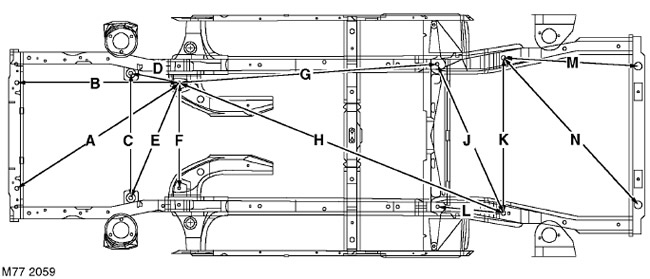

Расстояния между характерными точками днища кузова
Наименование точки |
От |
До |
Расстояние |
A |
Передняя поперечина, отверстие под заглушку |
Передний подрамник - заднее монтажное отверстие |
1197,3 (47,137) |
B |
Передняя поперечина, отверстие под заглушку |
Передний подрамник - заднее монтажное отверстие |
985,7 (38,807) |
C |
Передний подрамник - переднее монтажное отверстие,
левая сторона |
Передний подрамник - переднее монтажное отверстие,
правая сторона |
772,0 (30,393) |
D |
Передний подрамник - переднее монтажное отверстие |
Передний подрамник - заднее монтажное отверстие |
295,3 (11,625) |
E |
Передний подрамник - переднее монтажное отверстие |
Передний подрамник - заднее монтажное отверстие |
772,5 (30,413) |
F |
Передний подрамник - переднее монтажное отверстие,
правая сторона |
Передний подрамник - переднее монтажное отверстие,
левая сторона |
660,0 (25,984) |
G |
Передний подрамник - заднее монтажное отверстие |
Задняя часть лонжерона, переднее отверстие под
заглушку |
1577,3 (62,098) |
H |
Передний подрамник - заднее монтажное отверстие |
Задний подрамник - переднее монтажное отверстие |
2129,9 (83,854) |
J |
Задняя часть лонжерона, переднее отверстие под
заглушку |
Задний подрамник - переднее монтажное отверстие |
983,0 (38,700) |
К |
Задний подрамник - переднее монтажное отверстие,
левая сторона |
Задний подрамник - переднее монтажное отверстие,
правая сторона |
930,0 (36,614) |
L |
Задняя часть лонжерона, переднее отверстие под
заглушку |
Задний подрамник - переднее монтажное отверстие |
403,4 (15,881) |
M |
Задний подрамник - переднее монтажное отверстие |
Задняя поперечина, отверстие под заглушку |
822,3 (32,374) |
N |
Задний подрамник - переднее монтажное отверстие |
Задняя поперечина, отверстие под заглушку |
1199,5 (47,224) |

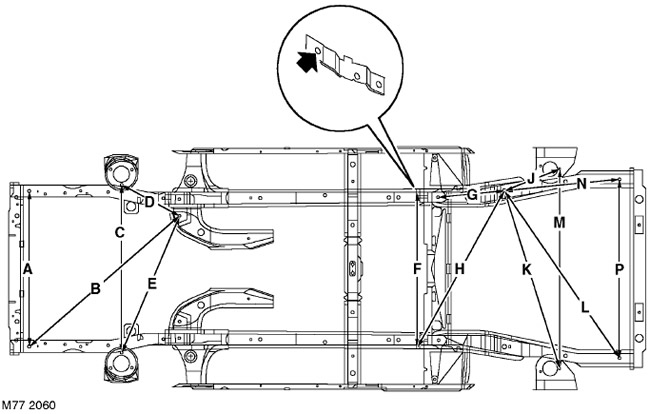

Наименование точки |
От |
До |
Расстояние |
A |
Передний лонжерон, переднее отверстие под заглушку,
правая сторона |
Передний лонжерон, переднее отверстие под заглушку,
правая сторона |
962 (37,874) |
B |
Передний лонжерон, переднее отверстие под заглушку |
Передний подрамник - заднее монтажное отверстие |
1216,0 (47,874 |
C |
Опора рессоры, заднее отверстие крепления, правая
сторона |
Опора рессоры, внутренннее отверстие крепления,
правая сторона |
1029,8 (40,543) |
D |
Опора рессоры, внутреннее отверстие крепления |
Передний подрамник - заднее монтажное отверстие |
396,4 (15,606) |
E |
Опора рессоры, внутреннее отверстие крепления |
Передний подрамник - заднее монтажное отверстие |
914,8 (36,015) |
F |
Крепление рычага подвески, левая сторона |
Крепление рычага подвески, правая сторона |
926,2 (36,464) |
G |
Задняя часть лонжерона, переднее отверстие под
заглушку |
Задний подрамник - переднее монтажное отверстие |
403 (15,866) |
H |
Крепление рычага подвески |
Задний подрамник - переднее монтажное отверстие |
1072,2 (42,212) |
J |
Задний подрамник - переднее монтажное отверстие |
Опора рессоры, заднее отверстие крепления |
364,2 (14,338) |
К |
Задний подрамник - переднее монтажное отверстие |
Опора рессоры, заднее отверстие крепления |
1125,7 (44,318) |
L |
Задний подрамник - переднее монтажное отверстие |
Задняя часть лонжерона, отверстие под заднюю
заглушку |
1213,0 (47,755 |
M |
Опора рессоры, заднее отверстие крепления, левая
сторона |
Опора рессоры, заднее отверстие крепления, правая
сторона |
1220,0 (48,031) |
N |
Задний подрамник - переднее монтажное отверстие |
Задняя часть лонжерона, отверстие под заднюю
заглушку |
700,7 (27,586) |
P |
Задняя часть лонжерона, отверстие под заднюю
заглушку, левая сторона |
Задняя часть лонжерона, отверстие под заднюю
заглушку, правая сторона |
1054,0 (41,496) |

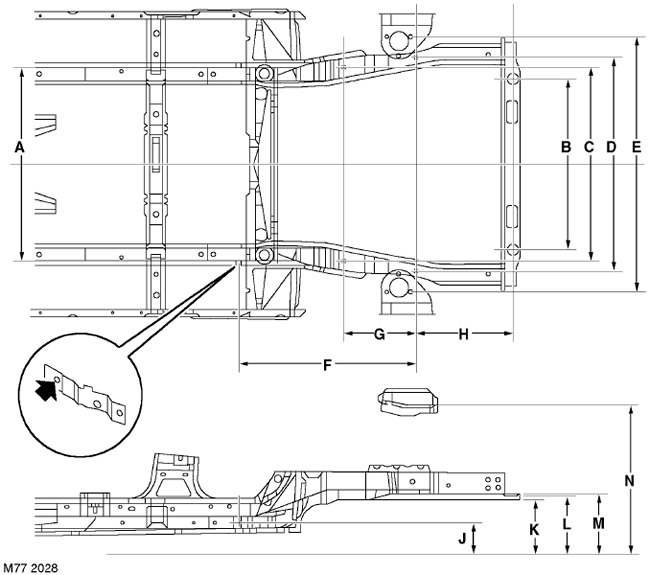

Наименование точки |
От |
До |
Расстояние |
A |
Крепление рычага подвески, левая сторона |
Крепление рычага подвески, правая сторона |
926,2 (36,464) |
B |
Задняя поперечина, отверстие под заглушку, левая
сторона |
Задняя поперечина, отверстие под заглушку, правая
сторона |
820 (32,283) |
C |
Задний подрамник - переднее монтажное отверстие,
левая сторона |
Задний подрамник - переднее монтажное отверстие,
правая сторона |
930 (36,614) |
D |
Задний подрамник - заднее монтажное отверстие, левая
сторона |
Задний подрамник - заднее монтажное отверстие,
правая сторона |
1030 (40,551) |
E |
Опора рессоры, заднее отверстие крепления, левая
сторона |
Опора рессоры, заднее отверстие крепления, правая
сторона |
1219,9 (48,027) |
F |
Крепление рычага подвески |
Задний подрамник - заднее монтажное отверстие |
906,7 (35,696) |
G |
Задний подрамник - переднее монтажное отверстие |
Задний подрамник - заднее монтажное отверстие |
369,7 (14,555) |
H |
Задний подрамник - заднее монтажное отверстие |
Задняя поперечина, отверстие под заглушку |
450,8 (17,748) |
J |
Плоскость, проходящая через начало оси "Z" |
Крепление рычага подвески |
160 (6,299) |
К |
Плоскость, проходящая через начало оси "Z" |
Задняя часть лонжерона, отверстие под заднюю
заглушку |
272,8 (10,740) |
L |
Плоскость, проходящая через начало оси "Z" |
Задняя поперечина, отверстие под заглушку |
299,5 (11,791) |
M |
Плоскость, проходящая через начало оси "Z" |
Задняя часть лонжерона, отверстие под заднюю
заглушку |
303,5 (11,948) |
N |
Плоскость, проходящая через начало оси "Z" |
Опора рессоры, заднее отверстие крепления |
728,5 (28,681) |

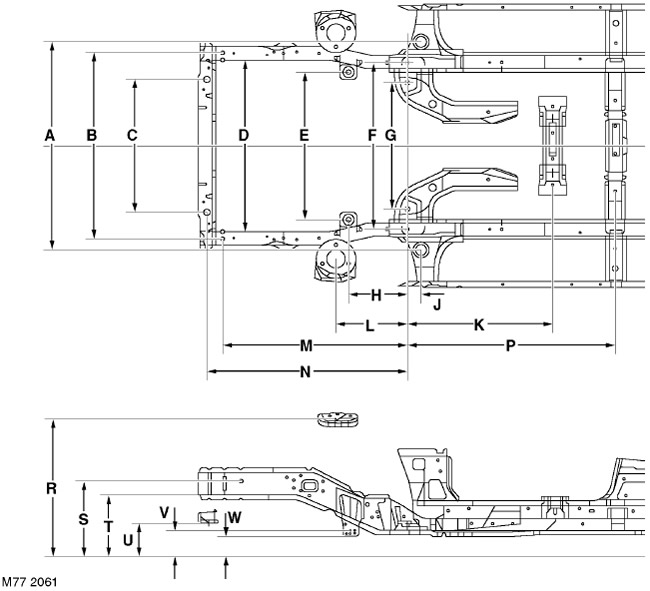

Наименование точки |
От |
До |
Расстояние |
A |
Панель консоли, отверстие под заглушку, левая
сторона |
Панель консоли,отверстие под заглушку, правая
сторона |
1070 (42,1250) |
B |
Передний лонжерон, переднее отверстие под заглушку,
левая сторона |
Передний лонжерон, переднее отверстие под заглушку,
правая сторона |
962 (37,874) |
C |
Передняя поперечина, отверстие под заглушку, левая
сторона |
Передняя поперечина, отверстие под заглушку, правая
сторона |
700 (27,559) |
D |
Передний лонжерон, отверстие под заглушку, левая
сторона |
Передний лонжерон, отверстие под заглушку, правая
сторона |
892 (35,118) |
E |
Передний подрамник - переднее монтажное отверстие,
левая сторона |
Передний подрамник - переднее монтажное отверстие,
правая сторона |
772 (30,393) |
F |
Передний подрамник - заднее наружное монтажное
отверстие, левая сторона |
Передний подрамник - заднее наружное монтажное
отверстие, правая сторона |
859 (33,818) |
G |
Передний подрамник - заднее внутреннее монтажное
отверстие, левая сторона |
Передний подрамник - заднее внутреннее монтажное
отверстие, правая сторона |
660 (25,984) |
H |
Передний подрамник - переднее монтажное отверстие |
Передний подрамник - заднее монтажное отверстие |
290 (11,417) |
J |
Панель консоли, отверстие под заглушку |
Передний подрамник - заднее монтажное отверстие |
69 (2,716) |
К |
Передний подрамник - заднее монтажное отверстие |
Передняя поперечина карданного туннеля, отверстие
под заглушку |
748 (29,448) |
L |
Опора рессоры, отверстие |
Передний подрамник - заднее монтажное отверстие |
350,6 (13,803) |
M |
Передний лонжерон, переднее отверстие под заглушку |
Передний подрамник - заднее монтажное отверстие |
906 (35,669) |
N |
Передняя поперечина, отверстие под заглушку |
Передний подрамник - заднее монтажное отверстие |
985,5 (38,799) |
P |
Передний подрамник - заднее монтажное отверстие |
Задняя поперечина карданного туннеля, отверстие под
заглушку |
1051 (41,377) |
R |
Плоскость, проходящая через начало оси "Z" |
Опора рессоры, внутреннее отверстие крепления |
693,7 (27,311) |
S |
Плоскость, проходящая через начало оси "Z" |
Передний лонжерон, отверстие под заглушку |
388 (15,275) |
T |
Плоскость, проходящая через начало оси "Z" |
Передний лонжерон, нижнее отверстие под заглушку |
312 (12,283) |
U |
Плоскость, проходящая через начало оси "Z" |
Передняя поперечина, отверстие под заглушку |
154,4 (6,176) |
V |
Плоскость, проходящая через начало оси "Z" |
Передний подрамник - переднее монтажное отверстие |
125 (4,921) |
W |
Плоскость, проходящая через начало оси "Z" |
Передний подрамник - заднее монтажное отверстие |
95,8 (3,771) |
