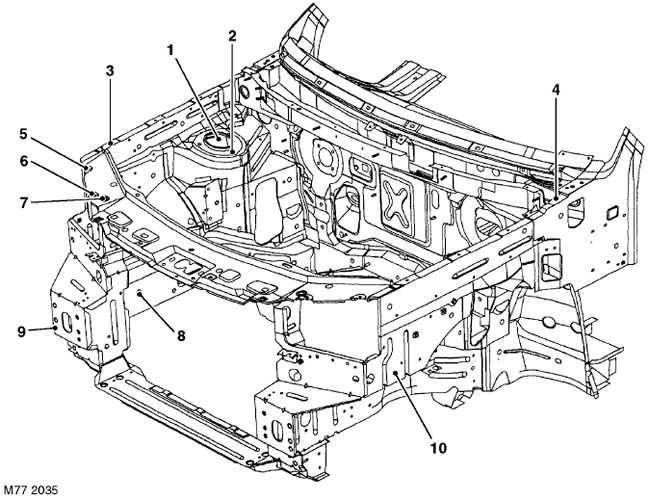

Координаты характерных точек кузова по осям X, Y, Z
| № |
Описание |
X |
Y |
Z |
| 1 |
Отверстие верхней опоры переднего амортизатора |
977 (38,464) |
578,5 (22,775) |
718,5 (28,287) |
| 2 |
Внутреннее отверстие крепления переднего
амортизатора |
975,4 (38,401) |
514,9 (20,271) |
693,7 (27,311) |
| 3 |
Переднее отверстие крепления крыла |
605 (23,818) |
669 (26,338) |
806 (31,732) |
| 4 |
Заднее отверстие крепления крыла |
1220 (48,031) |
690 (27,165) |
848,2 (33,393) |
| 5 |
Наружное отверстие крепления фары |
465 (18,307) |
615 (24,212) |
788 (31,023) |
| 6 |
Внутреннее отверстие крепления фары |
377 (14,842) |
485 (19,094) |
772 (30,393) |
| 7 |
Панель замка капота, отверстие под заглушку |
390 (15,354) |
445 (17,519) |
765 (30,118) |
| 8 |
Передний лонжерон, отверстие под заглушку |
500 (19,685) |
446 (17,559) |
388 (15,275) |
| 9 |
Панель крепления фары, отверстие под заглушку |
239 (9,409) |
536 (21,102) |
335 (13,188) |
| 10 |
Передняя боковая панель, отверстие под заглушку |
540 (21,259) |
671,7 (26,444) |
525 (20,669) |
