Freelander 1. Передние водоотводные трубки вентиляционного люка в крыше 5-дверного автомобиля




Демонтаж


1. Снимите обивку потолка салона.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Потолочная панель 5-дверного автомобиля.

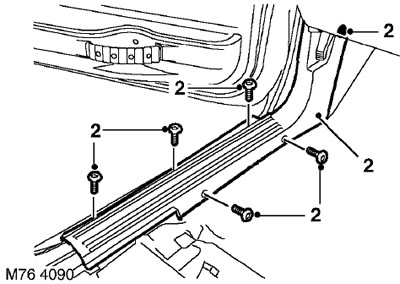

2. Выверните саморез и 5 винтов Torx из планки крепления коврового покрытия и снимите планку.

3. Освободите водоотводную трубку от крепления к втулке колесной арки.

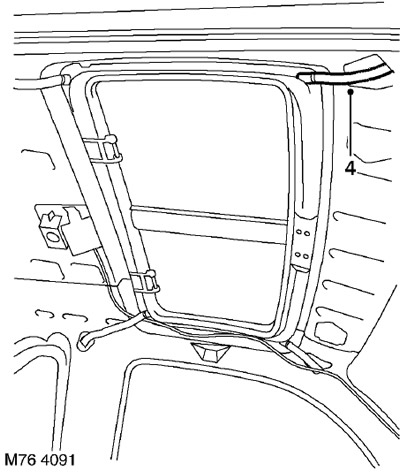

4. Отсоедините водоотводную трубку от люка и выбросьте хомут.

5. Привяжите к трубке шнур и вытащите трубку.



Установка


1. Привяжите к трубке шнур, чтобы установить трубку на место.

2. Подсоедините водоотводную трубку к люку и закрепите ее хомутом.

3. Подсоедините водоотводную трубку к втулке колесной арки.

4. Закрепите втулку колесной арки.

5. Установите планку крепления коврового покрытия. Закрепите ее винтами Torx и саморезом.

6. Установите обивку потолка салона.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Потолочная панель 5-дверного автомобиля.







Freelander 1. Задние водоотводные трубки вентиляционного люка в крыше 5-дверного автомобиля




Демонтаж


1. Снимите обивку потолка салона.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Потолочная панель 5-дверного автомобиля.

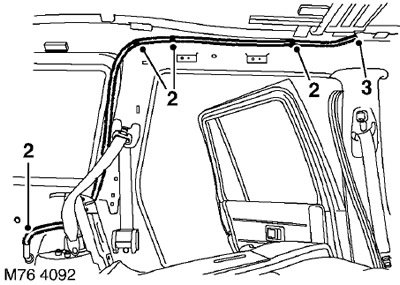

2. Освободите водоотводную трубку от втулки колесной арки и 3 фиксаторов.

3. Отсоедините водоотводную трубку от люка и выбросьте хомут.

4. Снимите водоотводную трубку.



Установка


1. Установите на место водоотводную трубку.

2. Подсоедините водоотводную трубку к люку и закрепите ее хомутом.

3. Подсоедините водоотводную трубку к втулке колесной арки и закрепите ее на фиксаторах.

4. Закрепите втулку колесной арки.

5. Установите обивку потолка салона.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Потолочная панель 5-дверного автомобиля.
