Freelander 1. Ветровое стекло - снятие и установка




Требуется следующее оборудование: Режущая проволока с рукоятками, комплект для ремонта ветрового стекла, пистолет для нанесения герметика и присоски.

При работе со стеклами, растворителями и грунтовками одевайте защитные перчатки.

Перед выполнением работ по снятию и установке стекла наденьте защитные очки.



Демонтаж


1. Снимите воздухозаборник системы вентиляции салона.

ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ, РЕМОНТНЫЕ РАБОТЫ, Короб воздухозаборника.

2. Снимите солнцезащитные козырьки и их фиксаторы.

3. Снимите верхние декоративные панели с передних стоек 'A'.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Замена верхней декоративной панели передней стойки 'A'.

4. Извлеките фиксатор из передней части потолочной панели.

5. Снимите внутреннее зеркало заднего вида.

6. Закройте защитными чехлами капот и зоны, прилегающие к ветровому стеклу.

7. Закройте отверстия обдува стекла защитной лентой.

8. Закройте элементы интерьера автомобиля защитными чехлами.

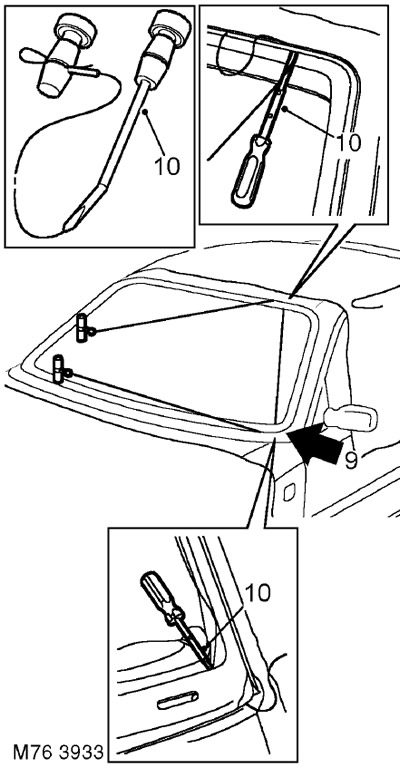

9. Разрежьте уплотнитель ножом в основании передней стойки 'A'.






10. Проденьте режущую проволоку через разрез, выполненный ножом, и закрепите проволоку на рукоятках, как показано на рисунке. Длина проволоки между рукоятками должна составлять приблизительно 200 мм.

11. Используя подходящую для этих работ режущую проволоку, осторожно разрежьте уплотнитель. В случае необходимости попросите помощи. Придержите стекло на последней стадии резания уплотнителя.

В случае использования многожильной проволоки можно использовать пилящие движения при резании утолщений уплотнителя, расположенных в углах стекла.

Использование пилящих движений при резании одножильной проволокой может привести к ее перегреву и обрыву.

12. Установите на стекло присоски и с помощью напарника выньте стекло.

Положите стекло на покрытые войлоком подпорки. Не ставьте стекло на ребро. Появление скола на кромке стекла может привести к образованию трещины.

13. Соберите распорки.



Установка

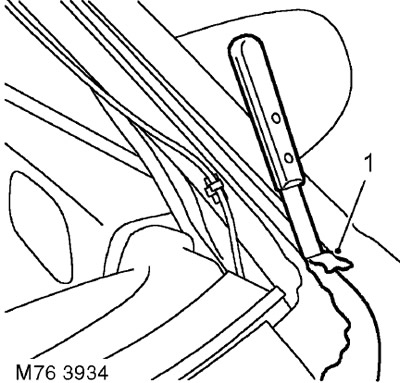

1. Осторожно удалите остатки герметика с рамы ветрового стекла, чтобы получить гладкую поверхность.

2. Удалите оставшийся мусор с помощью пылесоса.

3. Если стекло не заменяется: Тщательно удалите со стекла остатки герметика для получения гладкой поверхности. Не повредите затемняющую полосу.

4. Установите распорки на кузов.

5. С помощью напарника установите стекло на кузов.

6. Для облегчения установки сделайте метки с помощью липкой ленты.

7. С помощью напарника снимите стекло и отложите его в сторону.

8. Очистите растворителем раму ветрового стекла и кромки ветрового стекла.

Не дотрагивайтесь руками очищенных или протравленных поверхностей.

9. Обработайте травильной грунтовкой неокрашенные поверхности рамы ветрового стекла.

10. Нанесите клей на стекло и дайте ему высохнуть.

11. Нанесите грунт на протравленные поверхности рамы ветрового стекла.

12. Нанесите активирующий реагент поверх старого герметика, оставшегося на раме.

13. Дайте активирующему реагенту высохнуть.

14. Установите предварительно обрезанный наконечник на картридж с герметком, снимите крышку и удалите отвердевшие остатки. Установите картридж на пистолет для нанесения герметика.

При необходимости измените форму наконечника для получения требуемого сечения слоя герметика.

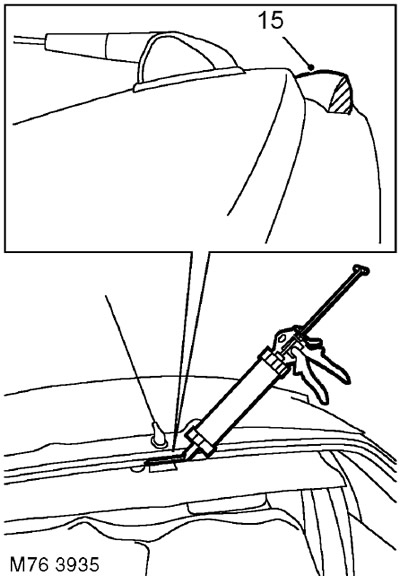

15. Нанесите герметик на раму ровным слоем, как показано на рисунке.

16. Не допускайте образования разрывов или воздушных пузырьков в герметике.

17. С помощью напарника установите стекло на место и выровняйте его положение по опорам и ленте. Приподнимите стекло и установите его на фиксирующие опоры. Слегка прижмите стекло для плотного соединения с герметиком.

18. Снимите защитные чехлы и остатки ленты.

19. Проверьте герметичность уплотнения. При необходимости нанесите дополнительное количество герметика. Если для проверки герметичности используется вода, то дайте уплотнителю высохнуть перед проверкой. Облейте водой периферийную поверхность стекла и проверьте, протекает ли вода в салон. Отметьте места протечки. Высушите стекло и герметик, после чего нанесите дополнительное количество герметика.

20. Установите верхние декоративные панели на передние стойки 'A'.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Замена верхней декоративной панели передней стойки 'A'.

21. Установите фиксатор потолочной панели.

22. Установите солнцезащитные козырьки и их фиксаторы.

23. Установите зеркало заднего вида.

24. Установите воздухозаборник системы вентиляции салона.

ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ, РЕМОНТНЫЕ РАБОТЫ, Короб воздухозаборника.

Для высыхания герметика требуется 6 часов. На это время оставьте автомобиль с открытыми окнами и не хлопайте дверьми. В случае необходимости использования автомобиля двигайтесь с небольшой скоростью.
