Freelander 1. Нижняя декоративная панель багажного отделения 3-дверного автомобиля




Демонтаж


1. Автомобили 2003-го модельного года: Снимите заднюю боковую декоративную панель.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Задняя боковая декоративная панель 3-дверного автомобиля.

2. Освободите от фиксации спинку заднего сиденья и наклоните сиденье вперед.

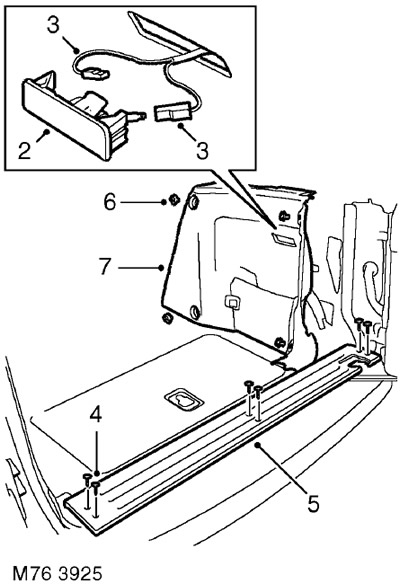

3. Снимите плафон освещения багажного отделения с декоративной панели.

4. Отсоедините 2 электрических разъема типа "Lucar" и демонтируйте плафон освещения багажного отделения.

5. Отверните 6 винтов Torx, фиксирующих планку крепления напольного покрытия багажного отделения.

6. Снимите планку крепления напольного покрытия.

7. Отверните 4 винтовых стяжки крепления декоративной панели.

8. Освободите и выньте декоративную панель из багажного отделения.



Установка


1. Установите декоративную панель в багажное отделение и закрепите ее винтовыми стяжками.

2. Установите планку крепления напольного покрытия багажного отделения и зафиксируйте ее винтами Torx.

3. Приложите к декоративной панели плафон освещения багажного отделения, подсоедините электрические разъемы типа "Lucar" и закрепите плафон на декоративной панели.

4. Установите сиденье в первоначальное положение.











Freelander 1. Нижняя декоративная панель багажного отделения 5-дверного автомобиля




Демонтаж

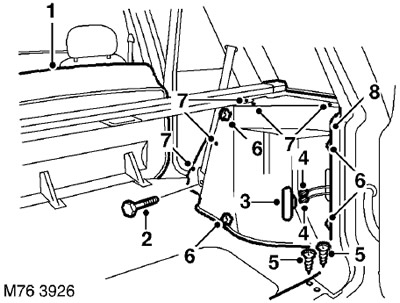

1. Освободите от фиксации спинку заднего сиденья и наклоните сиденье вперед.

2. Отверните болт Torx нижней точки крепления заднего ремня безопасности к кузову и отведите ремень в сторону.

3. Снимите плафон освещения багажного отделения с декоративной панели.

4. Отсоедините 2 электрических разъема типа "Lucar" и демонтируйте плафон освещения багажного отделения.

5. Отверните 2 винта крепления декоративной панели к планки крепления напольного покрытия багажного отделения.

6. Отверните 4 винтовых стяжки крепления декоративной панели.

7. Освободите декоративную панель от 5 фиксаторов.

8. Снимите боковую декоративную панель багажного отделения.

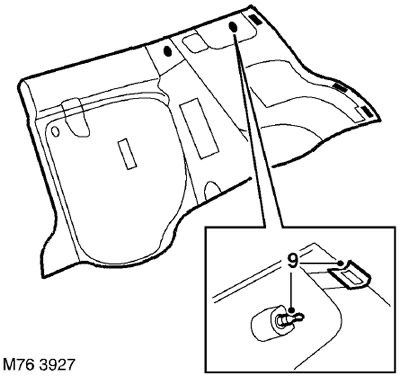

9. Снимите 5 фиксаторов с декоративной панели.



Установка


1. Вставьте фиксаторы в декоративную панель.

2. Установите декоративную панель в багажное отделение и закрепите ее на фиксаторах.

3. Установите винтовые стяжки.

4. Заверните винты крепления декоративной панели к планке крепления напольного покрытия.

5. Приложите к деокративной панели плафон освещения багажного отделения, подсоедините электрические разъемы типа "Lucar" и закрепите плафон на декоративной панели.

6. Установите фиксатор шторки багажного отделения и закрепите его винтом.

7. Установите шторку багажного отделения и закрепите ее в фиксаторах.

8. Установите задний ремень безопасности и затяните болт его крепления с моментом 40 Нм.

9. Верните на место заднее сиденье.
