Freelander 1. Передний бампер в сборе - для автомобилей
до 2004-го года
Демонтаж
1. Откройте капот.

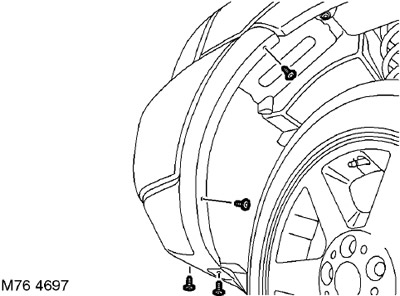

2. Отверните 8 винтов крепления подкрылков к бамперу и снимите
подкрылки для обеспечения доступа.
3. Отверните 2 винта крепления бампера к кронштейнам нижнего
щита защиты двигателя.
4. Отверните 3 самореза крепления бампера к поперечине.
5. Отверните 2 болта крепления задней части бампера к колесной
арке.
6. Отверните 4 болта крепления бампера к панели замка капота.
7. Модели для рынка США и Канады: Освободите от крепления
боковой повторитель указателя поворота, отсоедините
электрический разъем и снимите боковой повторитель.

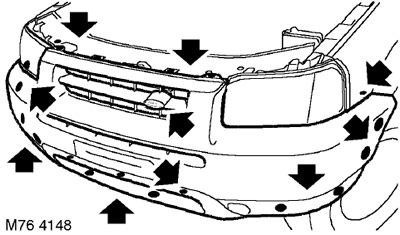

8. Вместе с напарником возьмитесь за боковые стороны бампера,
осторожно приподнимите его и сдвиньте вперед, чтобы освободить
боковые крепления бампера и фиксаторы.
ВНИМАНИЕ: Перед снятием или установкой
кузовных панелей или банеров обязательно защищайте смежные
панели, чтобы не повредить лакокрасочное покрытие.
9. Снимите передний регистрационный знак.
10. Снимите эмблему с решетки радиатора и выбросьте фиксаторы.
Установка
1. Установите эмблему на решетку радиатора.
2. Установите регистрационный знак.
3. С помощью напарника установите бампер в сборе.
4. Модели для рынка США и Канады: Протяните электрический кабель
бокового повторителя указателя поворота, подсоедините
электрический разъем и установите боковой повторитель.
5. Убедитесь в том, что установочные выступы бампера вошли в
соответствующие пазы.
6. Заверните и затяните болты крепления бампера к крыльям.
7. Заверните винты крепления бампера к панели замка капота.
8. Заверните саморезы в поперечину.
9. Заверните винты крепления бампера к нижнему щиту защиты
двигателя.
10. Установите и выровняйте подкрылки. Затяните винты их
крепления.
11. Закройте капот.
Freelander 1. Передний бампер в сборе - для автомобилей
после 2004-го года
Демонтаж
1. Откройте капот.
2. Отверните 8 винтов крепления подкрылков к бамперу и снимите
подкрылки для обеспечения доступа.

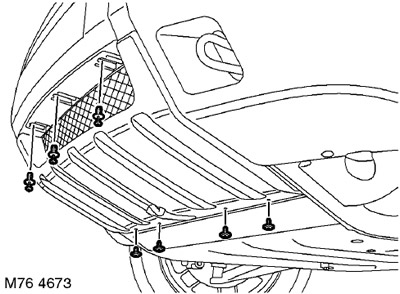

3. Отверните 4 винта крепления бампера к нижнему щиту защиты
двигателя.
4. Отверните 3 самореза крепления бампера к поперечине.

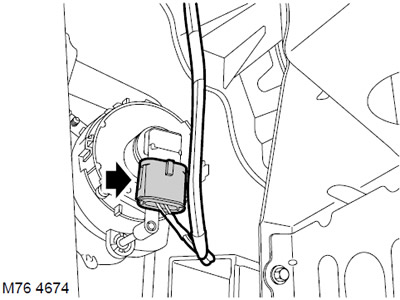

5. Отсоедините электрические разъемы от фар/противотуманных фар.
6. Отверните 2 болта крепления задней части бампера к колесной
арке.

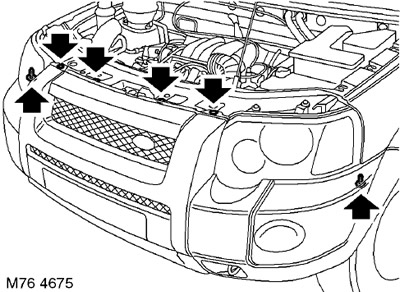

7. Отверните 4 болта крепления бампера к панели замка капота.

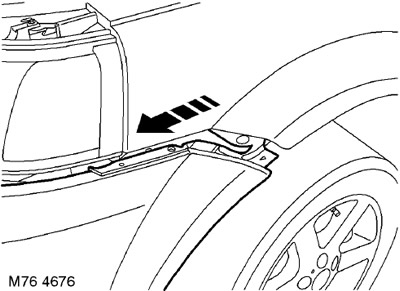

8. Вместе с напарником возьмитесь за боковые стороны бампера и
осторожно сдвиньте бампер вперед, чтобы высвободить его из
креплений.
ВНИМАНИЕ: Перед снятием или установкой
кузовных панелей или бамперов обязательно защищайте смежные
панели, чтобы не повредить лакокрасочное покрытие.
9. Снимите передний бампер.
ПРИМЕЧАНИЕ: Если разборка производилась
только с целью обеспечения доступа к другим элементам системы,
то дальнейшие разборочные операции выполнять не следует.
10. Снимите передний регистрационный знак.
11. Снимите фиксаторы крепления эмблемы к решетке радиатора,
снимите эмблему и выбросьте фиксаторы.

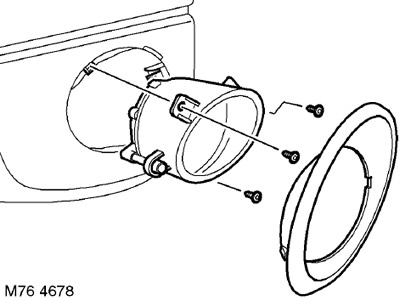

12. Освободите от крепления и снимите с бампера ободок фары/противотуманной
фары.
13. Отверните 6 винтов крепления фары/ противотуманной фары к
бамперу.

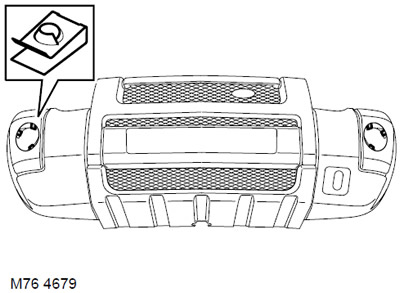

14. Выверните 6 гаек из бампера.
Установка
1. Приверните 6 гаек к бамперу.
2. Установите фару/противотуманную фару на бампер и закрепите ее
винтами.
3. Установите на бампер ободок фары/ противотуманной фары.
4. Установите эмблему на решетку радиатора.
5. Установите регистрационный знак.
6. С помощью напарника установите бампер в сборе.
7. Убедитесь в том, что установочные выступы бампера вошли в
соответствующие пазы.
8. Заверните и затяните болты крепления бампера к крыльям.
9. Подсоедините электрические разъемы к фарам/противотуманным
фарам.
10. Заверните винты крепления бампера к панели замка капота.
11. Заверните саморезы в поперечину.
12. Заверните винты крепления бампера к нижнему щиту защиты
двигателя.
13. Установите и выровняйте подкрылки. Затяните винты их
крепления.
