Freelander 1. Декоративная панель задней двери для
автомобилей до 2004-го года
Демонтаж

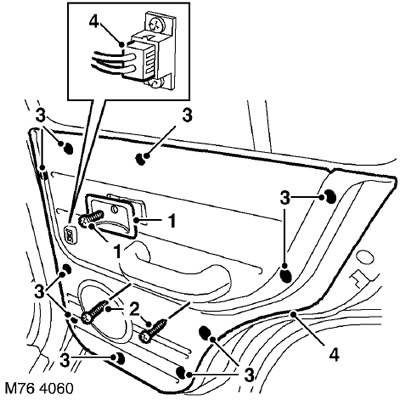

1. Отверните винт крепления накладки рукоятки к двери и снимите
накладку.

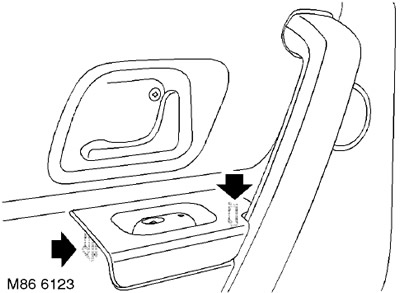

2. Отверните 2 винта крепления дверной ручки.
3. Осторожно освободите 10 фиксаторов крепления декоративной
панели к двери.
4. Отсоедините электрический разъем и снимите декоративную
панель.
ПРИМЕЧАНИЕ: Если разборка производилась
только с целью обеспечения доступа к другим элементам системы,
то дальнейшие разборочные операции выполнять не следует.

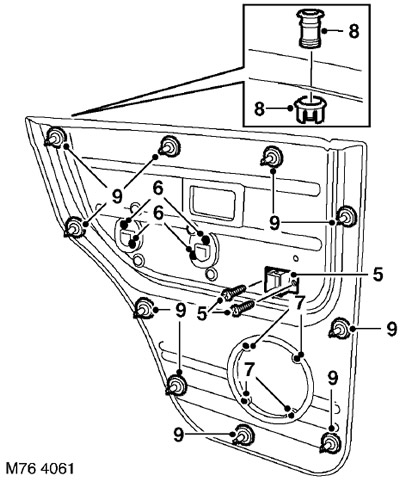

5. Отверните 2 винта Torx крепления панели управления
стеклоподъемником к декоративной панели и снимите панель
управления стеклоподъемником.
6. Отверните 4 винта Torx крепления дверной ручки к декоративной
панели и снимите ручку.
7. Отверните 4 винта Torx крепления решетки динамика к
декоративной панели и снимите решетку динамика.
8. Освободите фиксатор и снимите направляющую кнопки блокировки.
9. Снимите 10 фиксаторов с декоративной панели.
Установка
1. Установите на декоративную панель фиксаторы.
2. Установите направляющую кнопки блокировки на декоративную
панель и закрепите ее фиксатором.
3. Установите решетку динамика в декоративную панель и закрепите
ее винтами Torx.
4. Установите дверную ручку на декоративную панель и закрепите
ее винтами Torx.
5. Установите панель управления стеклоподъемником в декоративную
панель и закрепите ее винтами Torx.
6. Подведите декоративную панель к двери и подсоедините
электрический разъем панели управления стеклоподъемником.
7. Установите декоративную панель на дверь и закрепите
фиксаторы.
8. Заверните винты крепления дверной ручки.
9. Установите накладку рукоятки и закрепите ее винтом.
Freelander 1. Декоративная панель задней двери для
автомобилей после 2004-го года
Демонтаж

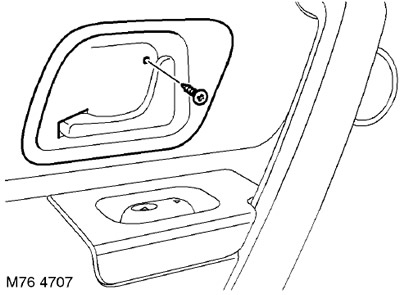

1. Отверните винт крепления накладки рукоятки к двери и снимите
накладку.
2. Освободите от крепления и снимите накладку дверной ручки.

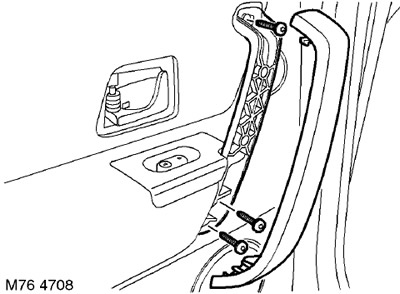

3. Отверните 3 винта крепления дверной ручки к двери.

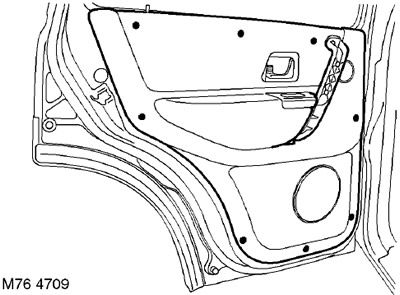

4. Освободите декоративную накладку от крепления к двери.

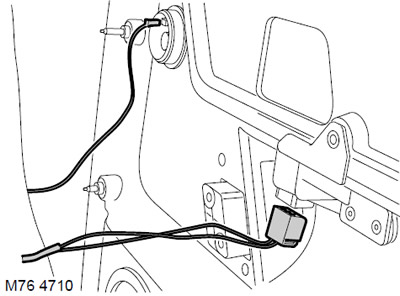

5. Отсоедините электрический разъем от высокочастотного
динамика.
6. Отсоедините электрический разъем от панели управления
стеклоподъемником и снимите декоративную панель.
ПРИМЕЧАНИЕ: Если разборка производилась
только с целью обеспечения доступа к другим элементам системы,
то дальнейшие разборочные операции выполнять не следует.
7. Освободите 2 фиксатора и снимите накладку панели управления
стеклоподъемником с декоративной панели.

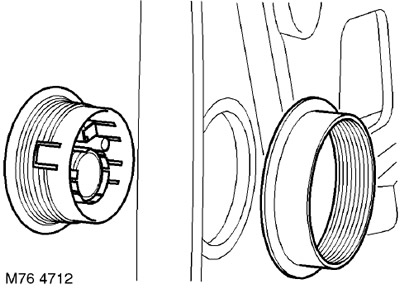

8. Снимите стопорное кольцо, с помощью которого высокочастотный
динамик крепится к декоративной панели, и снимите динамик.
9. Снимите прокладку из вспененного материала с направляющей
кнопки блокировки.
10. Освободите фиксатор и снимите направляющую кнопки
блокировки.

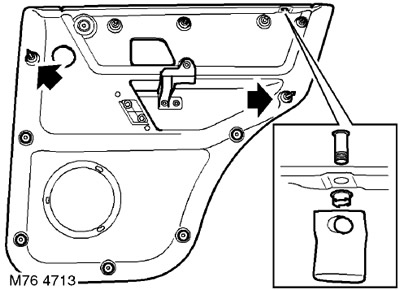

11. Запомните место положения 2 длинных фиксаторов и снимите 9
фиксаторов с декоративной панели.
12. Освободите от крепления и снимите стопорное кольцо, с
помощью которого дверная ручка крепится к декоративной панели.
13. Снимите 2 фиксатора, с помощью которых дверная ручка
крепится к декоративной панели, и снимите ручку.
ПРИМЕЧАНИЕ: Пластиковые фиксаторы
устанавливаются только на заводе-изготовителе. В последующем для
крепления всех элементов, установленных на заводе на пластиковых
фиксаторах, следует использовать винты.
Установка
1. Установите дверную ручку на декоративную панель и закрепите
ее винтами и стопорным кольцом.
2. Установите на декоративную панель фиксаторы.
3. Установите направляющую кнопки блокировки на декоративную
панель и закрепите ее фиксатором.
4. Установите прокладку из вспененного материала на направляющую
кнопки блокировки.
5. Установите высокочастотный динамик в дверную панель и
закрепите его стопорным кольцом.
6. Установите на декоративную панель и закрепите панель
управления стеклоподъемником и ее накладку.
7. Подсоедините электрические разъемы к панели управления
стеклоподъемником и высокочастотному динамику.
8. Приложите декоративную панель к двери, выровняйте положение
фиксаторов панели относительно отверстий двери и с силой нажмите
на панель.
9. Заверните и затяните винты крепления дверной ручки к двери.
10. Установите и закрепите накладку на дверной ручке.
11. Установите рукоятку на декоративную панель и закрепите ее
винтом.
