Freelander 1. Поворотный контактор системы подушек безопасности




Демонтаж


ПРЕДОСТЕРЕЖЕНИЕ: Запрещается проведение любых работ по системе SRS до ознакомления с соответствующими разделами Руководства.

1. Выполните все правила безопасности при работе с системой подушек безопасности.

ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Правила работы с подушками безопасности и пренатяжителями ремней безопасности.

ВНИМАНИЕ: Перед тем как отсоединять элементы рулевого привода, установите колеса в положение прямолинейного движения и зафиксируйте рулевое колесо. Поворот рулевого колеса приведет к повреждению поворотного контактора системы SRS.

2. Снимите рулевое колесо.

РУЛЕВОЕ УПРАВЛЕНИЕ, Рулевой механизм, Рулевое колесо.

ВНИМАНИЕ: После демонтажа рулевого колеса зафиксируйте поворотный контактор с помощью клейкой ленты.

3. Снимите верхнюю и нижнюю части кожуха рулевой колонки.

РУЛЕВОЕ УПРАВЛЕНИЕ, Рулевой механизм, Кожух рулевой колонки.






4. Отсоедините 2 электрических разъема от узла поворотного контактора.

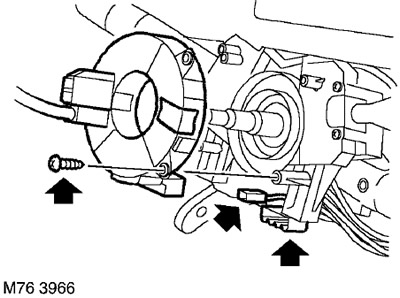

5. Отверните 4 винта и снимите поворотный контактор.

ВНИМАНИЕ: Не разбирайте поворотный контактор. Он относится к необслуживаемым элементам и должен заменяться единым узлом.



Установка


1. Убедитесь в том, что поворотный контактор установлен в центральное положение. Для того чтобы установить поворотный контактор в центральное положение, осторожно поверните его по ходу или против хода часовой стрелки до появления белого сегмента на индикаторном колесе.

ВНИМАНИЕ: Убедитесь в том, что передние колеса установлены в положение прямолинейного движения.

2. Установите поворотный контактор и зафиксируйте его винтами.

3. Подсоедините электрические разъемы к поворотному контактору.

4. Установите верхнюю и нижнюю части кожуха рулевой колонки.

РУЛЕВОЕ УПРАВЛЕНИЕ, Рулевой механизм, Кожух рулевой колонки.

5. Установите рулевое колесо.

РУЛЕВОЕ УПРАВЛЕНИЕ, Рулевой механизм, Рулевое колесо.

6. Присоедините клеммы аккумуляторной батареи, сначала "отрицательную" клемму.
