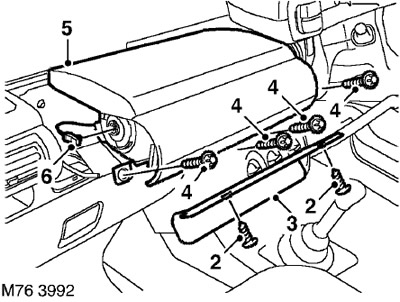

4. Отверните 4 болта Torx крепления модуля подушки безопасности
к панели управления.
5. Снимите модуль подушки безопасности с панели управления.
ВНИМАНИЕ: Не допускайте, чтобы модуль подушки
безопасности висел на кабеле питания.
6. Высвободите электропроводку из хомута и отсоедините
электрический разъем от модуля подушки безопасности.
7. Снимите модуль подушки безопасности.
ПРЕДОСТЕРЕЖЕНИЕ: Храните подушки безопасности
лицевой стороной вверх. Если хранить модуль подушки безопасности
стороной развертывания, обращенной вниз, то при случайном
срабатывании его подбросит вверх с достаточной силой, чтобы
вызвать серьезную травму.
Установка
ПРИМЕЧАНИЕ: В случае замены модуля подушки
безопасности следует записать штрих-код нового модуля.
1. Расположите модуль подушки безопасности рядом с панелью
управления и подсоедините к модулю электрический разъем.
2. Установите модуль подушки безопасности на панель управления и
затяните винты Torx с моментом 9 Нм.
3. Установите на место нижнюю декоративную накладку модуля
подушки безопасности и затяните винты ее крепления.
4. Присоедините клеммы аккумуляторной батареи, сначала
"отрицательную" клемму.
Freelander 1. Подушка безопасности переднего пассажира -
после 2004-го года
Демонтаж
ПРЕДОСТЕРЕЖЕНИЕ: Запрещается проведение любых
работ по системе SRS до ознакомления с соответствующими
разделами Руководства.
ПРЕДОСТЕРЕЖЕНИЕ: При демонтаже, проверке и
установке модуля подушки безопасности не наклоняйтесь над ним.
1. Выполните все правила безопасности при работе с системой
подушек безопасности.
ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА,
Правила работы с подушками безопасности и пренатяжителями ремней
безопасности.

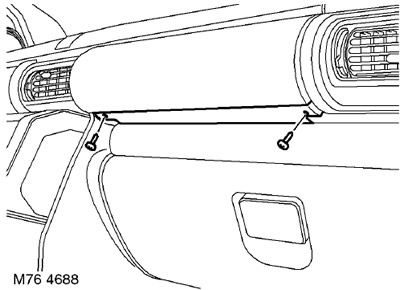

2. Отверните 2 винта Torx крепления модуля подушки безопасности
к панели управления.

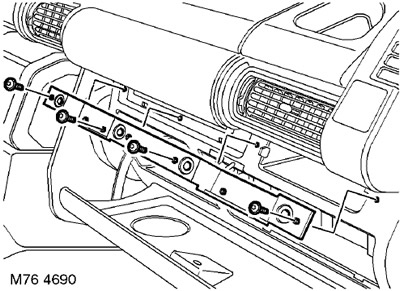

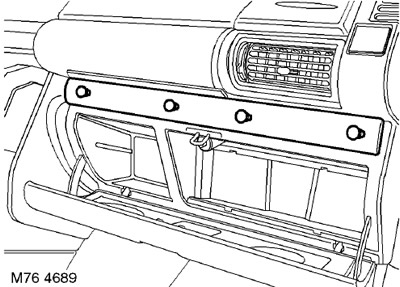

5. Отверните 4 винта крепления кронштейна нижней декоративной
накладки.

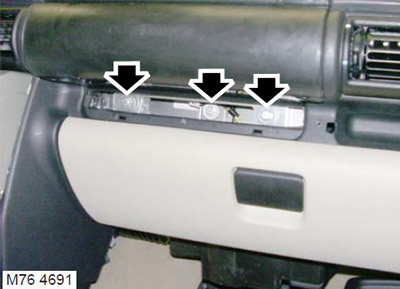

6. Отверните 3 болта Torx крепления модуля подушки безопасности
к панели управления.
7. Снимите модуль подушки безопасности с панели управления.
ВНИМАНИЕ: Не допускайте, чтобы модуль подушки
безопасности висел на кабеле питания.

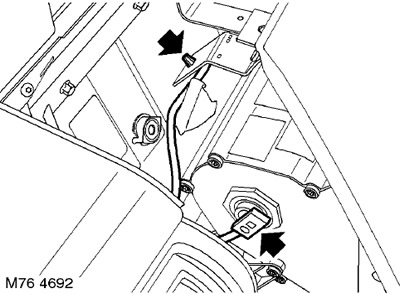

8. Отсоедините электрический разъем от модуля подушки
безопасности.
9. Снимите модуль подушки безопасности.
ПРЕДОСТЕРЕЖЕНИЕ: Храните подушки безопасности
лицевой стороной вверх. Если хранить модуль подушки безопасности
стороной развертывания, обращенной вниз, то при случайном
срабатывании его подбросит вверх с достаточной силой, чтобы
вызвать серьезную травму.
Установка
1. Расположите модуль подушки безопасности рядом с панелью
управления и подсоедините к модулю электрический разъем.
ПРИМЕЧАНИЕ: В случае замены модуля подушки
безопасности следует записать штрих-код нового модуля.
2. Установите модуль подушки безопасности на панель управления и
затяните винты Torx с моментом 10 Нм.
3. Установите нижнюю декоративную накладку на кронштейн.
4. Заверните 4 винта крепления кронштейна нижней декоративной
накладки.
5. Зафиксируйте нижнюю декративную накладку на фиксаторах.
6. Заверните 2 винта Torx крепления модуля подушки безопасности
к панели управления.
7. Присоедините клеммы аккумуляторной батареи, сначала
"отрицательную" клемму.
