Freelander 1. Регулятор давления АБС





Демонтаж


1. Модели с двигателем Td4 или KV6: Снимите шумоизолирующий кожух двигателя, если он имеется.

ДВИГАТЕЛЬ - Td4, Впускной и выпускной распредвалы, Шумоизолирующий кожух двигателя, модели, выпущенные до мая 2002 года.

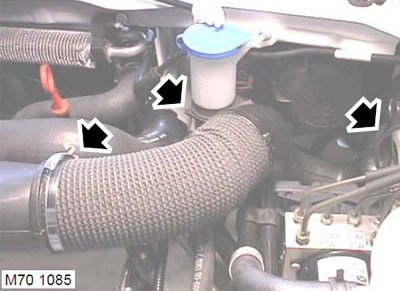

2. Модели с двигателем Td4 или KV6: Освободите и снимите впускной патрубок.

3. Модели с двигателем Td4 или KV6: Освободите хомут крепления электрического кабеля и воздухозаборника к кузову.

4. Модели с двигателем Td4 или KV6: Поднимите воздухозаборник и освободите хомут крепления шланга бачка омывателя.

5. Модели с двигателем Td4 или KV6: Освободите и снимите воздухозаборник.

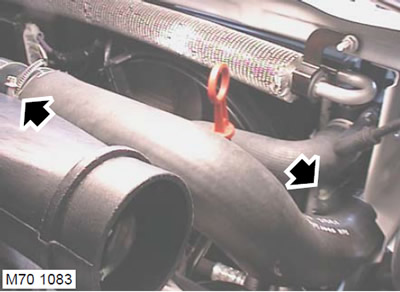

6. Модели с двигателем Td4: Ослабьте 2 хомута и снимите выпускной шланг промежуточного охладителя.

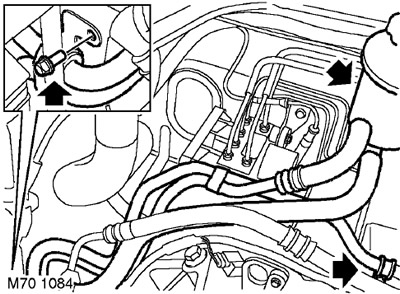

7. Отверните 2 болта крепления трубопроводов охладителя рабочей жидкости рулевого гидроусилителя.

8. Снимите с опорного кронштейна бачок рулевого гидроусилителя и отведите его в сторону.






9. Освободите фиксатор и отсоедините колодку разъема регулятора давления АБС.

10. Подстелите ткань под регулятор давления, чтобы избежать разбрызгивания тормозной жидкости.

ВНИМАНИЕ: Тормозная жидкость может повредить лакокрасочное покрытие. Если тормозная жидкость попала на окрашенные поверхности, немедленно удалите следы жидкости и промойте это место водой.

11. Отсоедините от регулятора давления АБС 2 впускных тормозных трубопровода.

12. Отсоедините от регулятора давления ABS 4 выпускных тормозных трубопровода.

ВНИМАНИЕ: Всегда закрывайте пробками штуцеры и отверстия, чтобы защитить систему от попадания грязи.

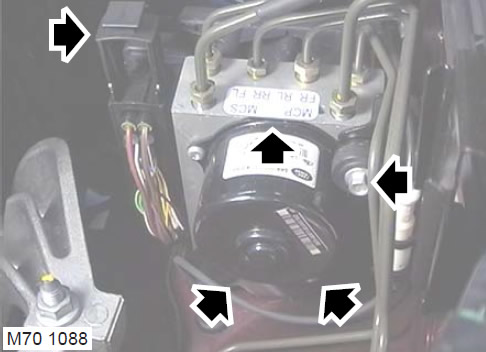

13. Отверните 3 болта крепления регулятора давления АБС к опорному кронштейну.

14. Освободите и снимите регулятор давления АБС с опорного кронштейна.



Установка


1. Установите регулятор давления ABS на опорном кронштейне. Заверните болты и затяните их с моментом 9 Нм.

2. Очистите места присоединения тормозных трубопроводов и наконечники трубопроводов.

3. Присоедините тормозные трубопроводы к регулятору давления, обеспечив правильное соединение трубопроводов с соответствующими им отверстиями регулятора.

4. Затяните муфты с моментом 17 Нм.

5. Подсоедините электрический разъем к регулятору давления ABS и застегните фиксатор разъема.

6. Модели с двигателем Td4 или KV6: Установите воздухозаборник на кузов.

7. Модели с двигателем Td4 или KV6: Закрепите воздухозаборник на заливной горловине бачка омывателя и хомуте электрического кабеля.

8. Модели с двигателем Td4 или KV6: Установите воздушный патрубок.

9. Установите бачок рулевого гидроусилителя на опорный кронштейн.

10. Заверните болты крепления трубопроводов охладителя рабочей жидкости рулевого гидроусилителя и затяните их моментом 10 Нм.

11. Модели с двигателем Td4: Подсоедините выпускной шланг промежуточного охладителя и затяните хомуты его крепления.

12. Модели с двигателем Td4 или KV6: Установите шумоизолирующий кожух двигателя, если он имеется.

ДВИГАТЕЛЬ - Td4, Впускной и выпускной распредвалы, Шумоизолирующий кожух двигателя, модели, выпущенные до мая 2002 года.

13. Удалите воздух из тормозной системы.

ТОРМОЗНАЯ СИСТЕМА, РЕГУЛИРОВКИ, Удаление воздуха из тормозной системы.

14. Чтобы убедиться в правильной работе АБС, НЕОБХОДИМО выполнить диагностику с помощью прибора TestBook/T4.
