Freelander 1. Датчик скорости вращения переднего правого колеса и его электрический кабель




Демонтаж


1. Поднимите переднюю часть автомобиля.

ПРЕДОСТЕРЕЖЕНИЕ: Не работайте под автомобилем, если он поддерживается только домкратом. Всегда устанавливайте страховочные подпорки.

2. Снимите колесо.

3. Снимите подкрылок передней колесной арки.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Передний подкрылок.

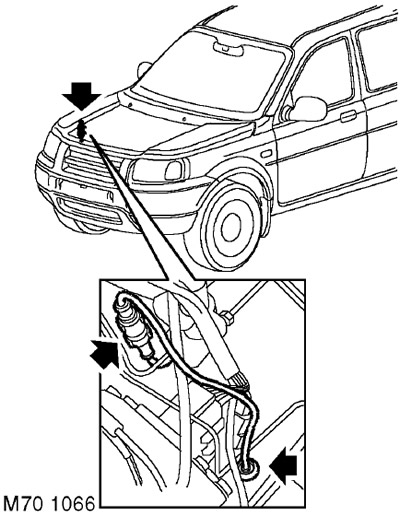

4. Найдите на внутренней поверхности крыла электрический кабель датчика скорости вращения колеса.

5. Освободите электрический разъем датчика от хомута, закрепленного на кузове, и отсоедините его.

6. Выньте уплотнительную втулку из обтекателя крыла и вытащите электрический кабель.

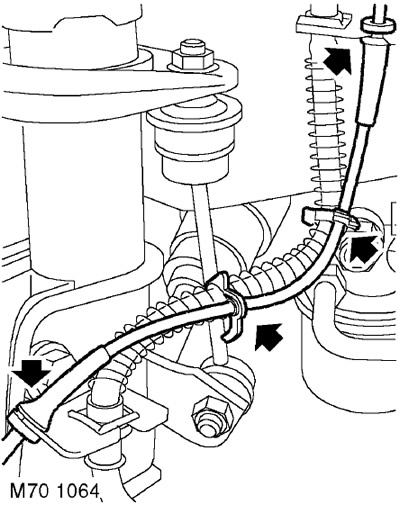

7. Выньте 2 втулки из обтекателя крыла и кронштейна амортизатора.

8. Освободите электрический кабель от хомутов крепления к тормозному шлангу.

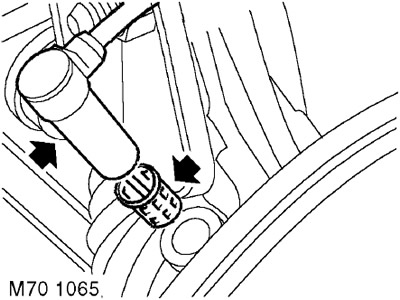

9. Выверните болт крепления датчика скорости вращения колеса к ступице, если он имеется.

10. Освободите датчик скорости вращения колеса от крепления к ступице.

11. Снимите датчик скорости вращения колеса и его электрический кабель.

12. Выньте втулку из ступицы переднего колеса.



Установка


1. Протрите датчик скорости вращения колеса и его установочные поверхности.

2. Вставьте новую втулку в ступицу.

3. Нанесите на датчик смазку, предотвращающую прихватывание.

4. Установите датчик на ступицу, убедившись в том, что он полностью встал на свое посадочное место.

ВНИМАНИЕ: Убедитесь в том, что датчик скорости вращения колеса полностью вставлен в ступицу, то есть касается зубчатого венца.

5. Заверните и затяните болт крепления датчика скорости вращения колеса к ступице, если он имеется.

6. Закрепите втулки электрического кабеля на кронштейнах.

7. Протяните электрический кабель через обтекатель крыла и закрепите уплотнительную втулку.

8. Убедитесь в том, что уплотнительная втулка встала на свое место. Подсоедините электрический разъем к датчику.

9. Закрепите разъем хомутом.

10. Закрепите электрический кабель хомутами на тормозном шланге.

11. Установите на место подкрылок передней колесной арки.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Передний подкрылок.

12. Установите на место колесо (колеса) и затяните гайки с моментом 115 Нм.

13. Уберите подпорки и опустите автомобиль.

14. Чтобы убедиться в правильной работе АБС, НЕОБХОДИМО выполнить диагностику с помощью прибора TestBook/T4.
