Демонтаж
1. Модели с двигателем Td4: Снимите фильтрующий элемент воздухоочистителя
СИСТЕМА ТОПЛИВОПОДАЧИ ДИЗЕЛЬНОГО ДВИГАТЕЛЯ, РЕМОНТНЫЕ РАБОТЫ, Фильтрующий элемент воздухоочистителя.
2. Снимите главный тормозной цилиндр.
ТОРМОЗНАЯ СИСТЕМА, РЕМОНТНЫЕ РАБОТЫ, Сдвоенный главный тормозной цилиндр - для автомобилей с левым расположением рулевого колеса.

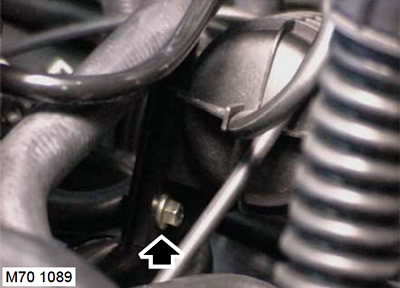

3. Модели с двигателем Td4: Отверните болт крепления вакуумного усилителя и отведите усилитель в сторону.
4. Отверните винт крепления топливного фильтра к монтажному кронштейну.
5. Снимите топливный фильтр с кронштейна.

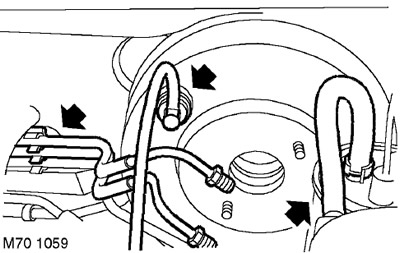

6. Ослабьте и отсоедините вакуумный шланг от вакуумного усилителя.
7. Снимите и выбросьте уплотнение вакуумного шланга.
8. Отсоедините тормозные трубопроводы от хомутов, расположенных на перегородке моторного отсека.

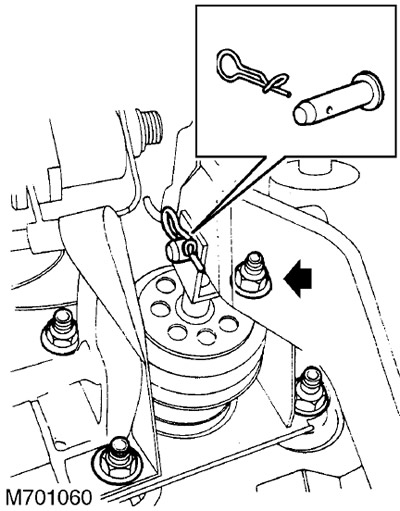

9. Выньте шплинт и снимите палец, соединяющий толкатель вакуумного усилителя с тормозной педалью.
10. Отверните 4 гайки крепления усилителя к кузову и снимите усилитель.
11. Снимите и выбросьте уплотнительную прокладку.
Установка
1. Установите на усилитель новую уплотнительную прокладку.
2. Установите усилитель на кузов, заверните гайки и затяните их в диагональной последовательности с моментом 22 Нм.
3. Соедините толкатель с педалью, вставьте палец и установите в его отверстие новый шплинт.
4. Установите топливный фильтр на кронштейн и зафиксируйте его винтом.
5. Модели с двигателем Td4: Установите вакуумный усилитель и шайбу на монтажный кронштейн, затяните болт с моментом 10 Нм.
6. Установите новое уплотнение вакуумного шланга.
7. Присоедините вакуумный шланг к вакуумному усилителю.
8. Установите главный тормозной цилиндр.
ТОРМОЗНАЯ СИСТЕМА, РЕМОНТНЫЕ РАБОТЫ, Сдвоенный главный тормозной цилиндр - для автомобилей с левым расположением рулевого колеса.
9. Зафиксируйте тормозные трубопроводы в хомутах.
10. Модели с двигателем Td4: Установите фильтрующий элемент воздухоочистителя.
СИСТЕМА ТОПЛИВОПОДАЧИ ДИЗЕЛЬНОГО ДВИГАТЕЛЯ, РЕМОНТНЫЕ РАБОТЫ, Фильтрующий элемент воздухоочистителя.
