Демонтаж
1. Поднимите заднюю часть автомобиля.
ПРЕДОСТЕРЕЖЕНИЕ: Не работайте под автомобилем, если он поддерживается только домкратом. Всегда устанавливайте страховочные подпорки.
2. Снимите колесо (колеса).
3. Освободите заднюю пепельницу, отсоедините электрический разъем от прикуривателя и снимите пепельницу.

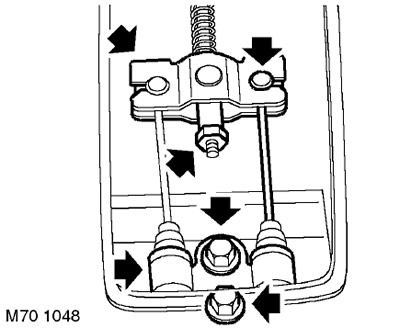

4. Отверните регулировочную гайку троса.
5. Отверните 2 болта, с помощью которых крепежная пластина троса крепится к кузову, и снимите пластину.
6. Отсоедините уравнитель от регулировочной тяги.
7. Отсоедините трос от уравнителя.

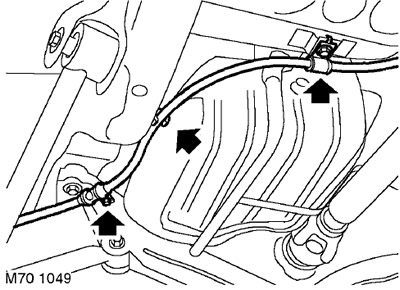

8. Отверните 2 болта крепления троса к кузову и подрамнику.
9. Освободите трос из фиксатора.

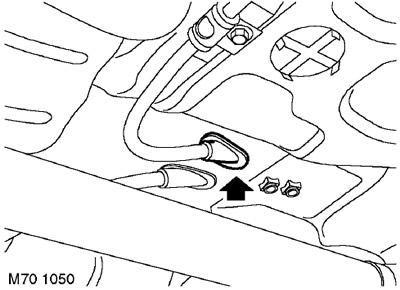

10. Снимите с днища уплонительную прокладку троса и вытяните трос из салона.
11. Снимите задние тормозные колодки.
ТОРМОЗНАЯ СИСТЕМА, РЕМОНТНЫЕ РАБОТЫ, Задние тормозные колодки.

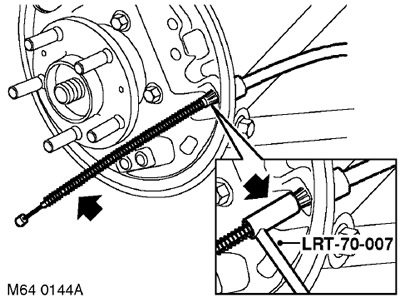

12. С помощью специального инструмента LRT-70-007 отсоедините фиксатор троса от щита тормозного механизма и снимите трос с автомобиля.
Установка
1. Установите трос на место и закрепите уплотнительную прокладку.
2. Подсоедините трос стояночоной тормозной системы к щиту тормозного механизма и закрепите его на щите.
3. Установите тормозные колодки.
ТОРМОЗНАЯ СИСТЕМА, РЕМОНТНЫЕ РАБОТЫ, Задние тормозные колодки.
4. Приложите хомуты крепления троса, заверните болты и затяните их с моментом 22 Нм.
5. Закрепите трос в фиксаторе шасси.
6. Подсоедините трос к уравнителю.
7. Убедитесь в том, что пружина регулировочной тяги находится на своем месте и подсоедините уравнитель к регулировочной тяге.
8. Заверните регулировочную гайку троса.
9. Установите крепежную пластину троса, заверните болты и затяните их с моментом 22 Нм.
10. Отрегулируйте трос стояночного тормоза.
ТОРМОЗНАЯ СИСТЕМА, РЕГУЛИРОВКИ, Проверка и регулировка троса стояночной тормозной системы.
11. Вставьте пепельницу и прикуриватель в заднюю консоль.
12. Установите колесо (колеса).
13. Уберите подпорки и опустите автомобиль.
