Freelander 1. Сдвоенный главный тормозной цилиндр - с правым рулевым колесом




Демонтаж

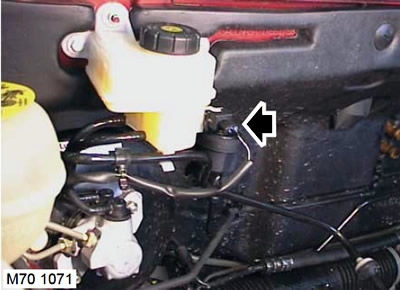

1. Отсоедините многоконтактный электрический разъем датчика аварийного уровня тормозной жидкости.

2. Отсоедините вакуумную трубку вакуумного усилителя от впускного коллектора и освободите ее от крепления к главному тормозному цилиндру.






3. Подстелите ткань под главный тормозной цилиндр, чтобы избежать разбрызгивания тормозной жидкости.

ВНИМАНИЕ: Тормозная жидкость может повредить лакокрасочное покрытие. Если тормозная жидкость попала на окрашенные поверхности, немедленно удалите следы жидкости и промойте это место водой.

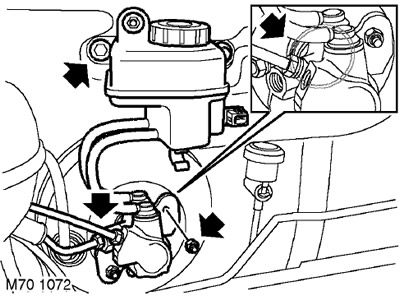

4. Отсоедините муфту трубопровода вспомогательного тормозного контура от главного цилиндра.

5. Отсоедините муфту трубопровода основного тормозного контура от главного цилиндра.

ВНИМАНИЕ: Всегда закрывайте пробками штуцеры и отверстия, чтобы защитить систему от попадания грязи.

6. Отверните гайку и 2 болта крепления бачка главного тормозного цилиндра.

7. Отверните и выбосьте две гайки крепления главного тормозного цилиндра к вакуумному усилителю и снимите главный цилиндр.

8. Снимите и выбросьте уплотнительное кольцо.



Установка


1. Очистите прилегающие поверхности главного тормозного цилиндра и вакуумного усилителя.

2. Установите новое уплотнительное кольцо на главный тормозной цилиндр.

3. Совместите шток толкателя с главным тормозным цилиндром и установите цилиндр на вакуумный усилитель.

4. Заверните новые гайки и затяните их с моментом 25 Нм.

5. Установите бачок на главный тормозной цилиндр, заверните гайку и болты и затяните их с моментом 6 Нм.

6. Очистите места присоединения тормозных трубопроводов и наконечники трубопроводов.

7. Присоедините трубопроводы основного и вспомогательного контуров и затяните муфты с моментом 17 Нм.

8. Подсоедините вакуумную трубку вакуумного усилителя к впускному коллектору и прикрепите ее к бачку главного тормозного цилиндра.

9. Подсоедините многоконтактный электрический разъем датчика аварийного уровня тормозной жидкости.

10. Удалите воздух из тормозной системы.

ТОРМОЗНАЯ СИСТЕМА, РЕГУЛИРОВКИ, Удаление воздуха из тормозной системы.
