Freelander 1. Рулевая тяга - снятие и установка





Демонтаж


1. Модели с двигателем Td4 или KV6: Снимите рулевой механизм.

РУЛЕВОЕ УПРАВЛЕНИЕ, РЕМОНТНЫЕ РАБОТЫ, Рулевой механизм.

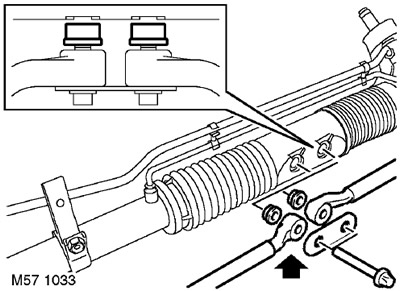

2. Отверните болт с головкой Torx, с помощью которого рулевая тяга крепится к рулевому механизму. Выбросьте болт с головкой Torx.

3. Снимите рулевую тягу и дистанционную втулку.

ВНИМАНИЕ: Перед разборкой запомните ориентацию дистанционных втулок.






4. Крепко удерживая рулевую тягу, отверните расположенный на ее конце болт крепления регулировочной тяги.

ПРИМЕЧАНИЕ: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует.

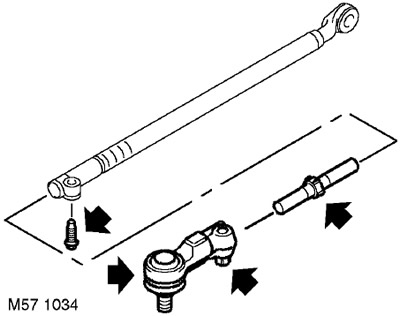

5. Снимите наконечник рулевой тяги, запомнив число оборотов, чтобы не ошибиться при сборке.

6. Выверните болт из рулевой тяги болт крепления регулировочной тяги.

7. Снимите регулировочную тягу, запомнив число оборотов, чтобы не ошибиться при сборке.

ПРИМЕЧАНИЕ: Эта резьба левосторонняя.



Установка


1. Установите регулировочную тягу на рулевую тягу, навернув ее на столько же оборотов, сколько понадобилось для ее демонтажа.

2. Заверните болт крепления наконечника к регулировочной тяге, но пока не затягивайте его окончательно.

3. Установите наконечник рулевой тяги на регулировочную тягу, навернув его на столько же оборотов, сколько понадобилось для его демонтажа.






4. Заверните болт крепления наконечника к регулировочной тяге, но пока не затягивайте его окончательно.

ВНИМАНИЕ: Убедитесь в том, что прорези на промежуточных тягах, расположены на одной линии.

5. Очистите от грязи дистанционную втулку, стопорную пластину и наконечник рулевой тяги.






6. Вставьте дистанционную втулку в картер рулевого механизма.

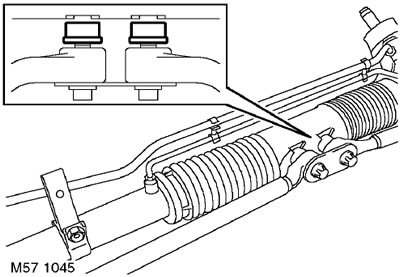

ВНИМАНИЕ: Убедитесь в том, что дистанционные втулки устанавливаются без перекосов правильной стороной.

7. Подсоедините рулевую тягу к рулевому механизму.

8. Удерживая рулевую тягу параллельно рулевому механизму, заверните новый болт с головкой Torx и затяните его с моментом 100 Нм.

9. Модели с двигателем Td4 или KV6: Установите рулевой механизм.

РУЛЕВОЕ УПРАВЛЕНИЕ, РЕМОНТНЫЕ РАБОТЫ, Рулевой механизм.

10. Проверьте и при необходимости отрегулируйте углы установки передних колес.

РУЛЕВОЕ УПРАВЛЕНИЕ, РЕГУЛИРОВКИ, Проверка и регулировка углов установки передних колес.

ПРЕДОСТЕРЕЖЕНИЕ: По завершении проверки углов установки передних колес убедитесь в том, что болты крепления регулировочных тяг к рулевым тягам затянуты с установленным моментом.
