Freelander 1. Карданный вал задний





Демонтаж


1. С помощью напарника снимите карданный вал в сборе.

ПРИВОДНЫЕ ВАЛЫ, РЕМОНТНЫЕ РАБОТЫ, Карданный вал в сборе.

2. Отогните стопор болта крепления карданного вала к вязкостной муфте.






3. Ослабьте болт крепления карданного вала к вязкостной муфте и выньте вильчатую шайбу.

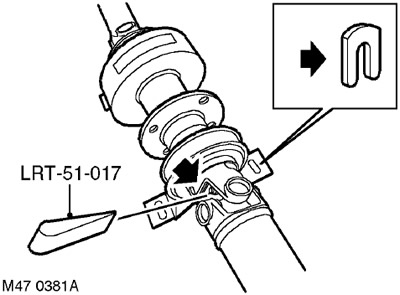

4. Для снятия со шлицов вставьте клин LRT-51-017 между головкой болта и вилкой карданного шарнира. Подкручивайте болт в обоих направлениях для правильного позиционирования клина между вилкой и головкой болта. Вбивайте клин под прямым углом для разъединения компонентов.

5. Подправляйте положение болта по необходимости для обеспечения нужного взаимного положения головки болта и клина.

6. Снимите болт с контрящей шайбой, сдвиньте карданный вал с вязкостной муфты. Утилизируйте контрящую шайбу и болт, если он был повреждён.



Установка


1. Протрите привалочные поверхности и шлицы карданного вала и вязкостной муфты.

2. Вставьте карданный вал в шлицы вязкостной муфты и протолкните его насколько возможно.

3. Вверните частично болт с новой контрящей шайбой, вставьте вильчатую шайбу между контрящей шайбой и вилкой карданного шарнира.

4. Затяните болт моментом 65 Нм до полной посадки шлицов и закрепите его головку контрящей шайбой.

5. Установите карданный вал.

ПРИВОДНЫЕ ВАЛЫ, РЕМОНТНЫЕ РАБОТЫ, Карданный вал в сборе.

















Freelander 1. Переборка переднего и заднего карданных валов





Демонтаж


1. Снимите подлежащий ремонту карданный вал.

ПРИВОДНЫЕ ВАЛЫ, РЕМОНТНЫЕ РАБОТЫ, Карданный вал - передний.

2. Проверьте карданный шарнир на предмет износа или повреждения.

3. Протрите стопорные кольца и стаканы подшипников.

ВНИМАНИЕ: Перед разборкой пометьте положение крестовины относительно проушин карданного шарнира. Это поможет провести правильную сборку и снизить вероятность нарушения балансировки вала.

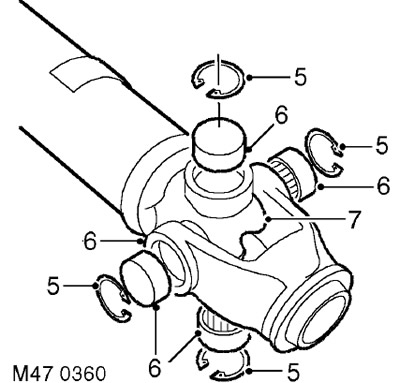

4. Снимите стопорные кольца.

5. Постучите по вилке, чтобы вышли стаканы подшипников. Снимите стаканы подшипников.

6. Выньте крестовину из вилок.

7. Отмойте вилки и отверстия под стаканы подшипников.



Установка


1. Снимите стаканы подшипников с новой крестовины.

2. Проверьте, чтобы все иглы подшипников были на месте и имели правильное положение внутри стаканов.

3. Проверьте, чтобы стаканы были на одну треть заполнены смазкой.

4. Вставьте новую крестовину с сальниками в одну из вилок.

5. Частично вставьте один стакан в проушину вилки и введите в стакан шип крестовины.

6. Вставьте стакан в противоположную проушину.

7. Прессом установите оба стакана на место.

8. Допрессуйте оба стакана до появления нижней кромки канавки стопорного кольца.

ВНИМАНИЕ: Если запрессовать стаканы на большую глубину, то их можно повредить.

9. Установите стопорные кольца и проверьте, чтобы не было осевого люфта.

10. Вставьте крестовину во вторую вилку. Установите стаканы подшипников и крестовины, как описано в пунктах с 4 по 8.

11. Установите карданный вал.

ПРИВОДНЫЕ ВАЛЫ, РЕМОНТНЫЕ РАБОТЫ, Карданный вал - передний.
