Freelander 1. Прокладка задней крышки картера раздаточной коробки: модели с двигателем KV6





Демонтаж


1. Слейте масло из раздаточной коробки.

РАЗДАТОЧНАЯ КОРОБКА, РЕГУЛИРОВКИ, Замена трансмиссионного масла в раздаточной коробке: кроме стран Североамериканского рынка.

РАЗДАТОЧНАЯ КОРОБКА, РЕГУЛИРОВКИ, Замена трансмиссионного масла в раздаточной коробке: страны Североамериканского рынка.

2. Модели для Североамериканского рынка: Снимите правый каталитический нейтрализатор.

СИСТЕМА СНИЖЕНИЯ ТОКСИЧНОСТИ, Клапан системы принудительной вентиляции картера: двигатель Td4, Каталитический нейтрализатор правого ряда цилиндров: двигатель KV6, страны Североамериканского рынка.

3. Снимите сальник правого приводного вала.

РАЗДАТОЧНАЯ КОРОБКА, РЕМОНТНЫЕ РАБОТЫ, Сальник правого приводного вала.

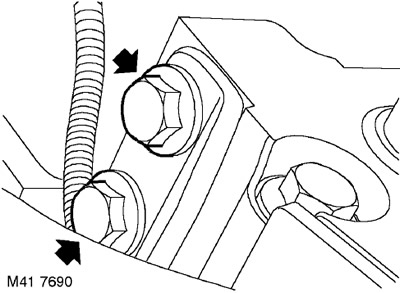

4. Кроме моделей для Североамериканского ранка: Отверните гайку крепления теплозащитного экрана выпускного коллектора к раздаточной коробке.

5. Кроме моделей для Североамериканского ранка: Отверните гайку крепления теплозащитного экрана выпускного коллектора к картеру вала привода заднего моста.

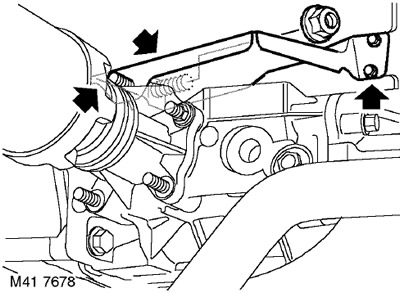

6. Кроме моделей для Североамериканского ранка: Отверните 2 болта крепления теплозащитного экрана и снимите экран.

7. Снимите нижнюю поперечину крепления двигателя.

ДВИГАТЕЛЬ KV6 - МОДИФИКАЦИЯ К, Распредвалы левой головки цилиндров, Поперечина крепления двигателя нижняя.

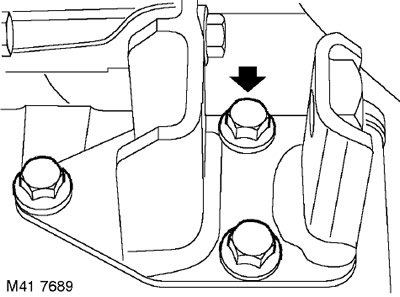

8. Выверните 3 болта крепления кронштейна раздаточной коробки к поддону.






9. Отверните 2 болта крепления кронштейна раздаточной коробки к передней плите двигателя.

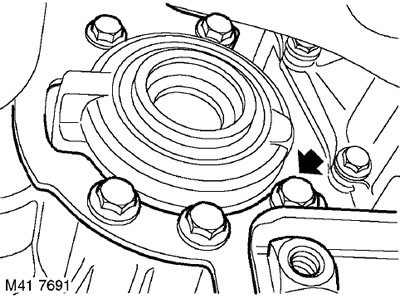

10. Выверните 5 болта крепления кронштейна к раздаточной коробке и снимите кронштейн.

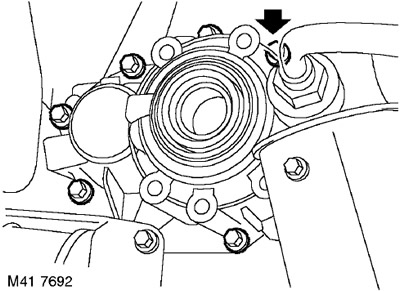

11. Отверните 8 болтов крепления задней крышки к картеру раздаточной коробки.

12. Снимите заднюю крышку.



Установка


1. Удалите остатки старого герметика с привалочных поверхностей крышки и картера раздаточной коробки.

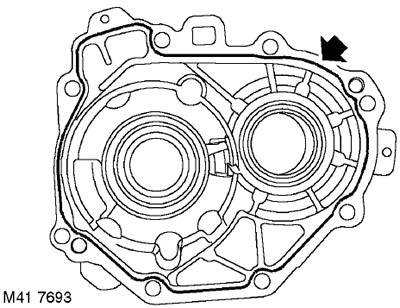

2. Нанесите узкий валик герметика STC 4600 на привалочную поверхность задней крышки.

3. Установите заднюю крышку на картер раздаточной коробки, последовательно затяните болты моментом 30 Нм.

4. Установите кронштейн раздаточной коробки и стяните вместе привалочные поверхности.

5. Окончательно затяните все болты в указанной ниже последовательности:

  • Пять болтов крепления кронштейна к раздаточной коробке моментом 50 Нм
  • Два болта крепления кронштейна к переднему кронштейну двигателя моментом 50 Нм
  • Три болта крепления кронштейна к поддону моментом 88 Нм.

6. Установите на место нижнюю поперечину крепления двигателя.

ДВИГАТЕЛЬ KV6 - МОДИФИКАЦИЯ К, Распредвалы левой головки цилиндров, Поперечина крепления двигателя нижняя.

7. За исключением моделей для Североамериканского рынка: Установите теплозащитный экран.

8. За исключением моделей для Североамериканского рынка: Наживите гайку крепления теплозащитного экрана к раздаточной коробке и затяните её моментом 45 Нм.

9. За исключением моделей для Североамериканского рынка: Вверните болты крепления теплозащитного экрана к кронштейну раздаточной коробки и затяните их моментом 9 Нм.

10. За исключением моделей для Североамериканского рынка: Наживите гайку крепления теплозащитного экрана к картеру вала привода заднего моста и затяните её моментом 25 Нм.

11. Установите сальник правого приводного вала.

РАЗДАТОЧНАЯ КОРОБКА, РЕМОНТНЫЕ РАБОТЫ, Сальник правого приводного вала.

12. Залейте масло в картер раздаточной коробки до требуемого уровня.

РАЗДАТОЧНАЯ КОРОБКА, РЕГУЛИРОВКИ, Замена трансмиссионного масла в раздаточной коробке: кроме стран Североамериканского рынка.

РАЗДАТОЧНАЯ КОРОБКА, РЕГУЛИРОВКИ, Замена трансмиссионного масла в раздаточной коробке: страны Североамериканского рынка.

13. Модели для Североамериканского рынка:Установите правый каталитический нейтрализатор.

СИСТЕМА СНИЖЕНИЯ ТОКСИЧНОСТИ, Клапан системы принудительной вентиляции картера: двигатель Td4, Каталитический нейтрализатор правого ряда цилиндров: двигатель KV6, страны Североамериканского рынка.
