Демонтаж

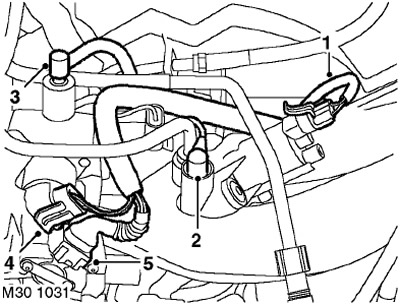

1. Отсоедините разъём от электромагнитного клапана продувки адсорбера.
2. Отсоедините тонкий вакуумный шланг от клапана продувки адсорбера.
3. Отожмите заплечики и выньте вакуумный шланг из корпуса регулятора холостого хода.
4. Отсоедините разъём от регулятора холостого хода.
5. Отсоедините разъём от датчика положения дроссельной заслонки.

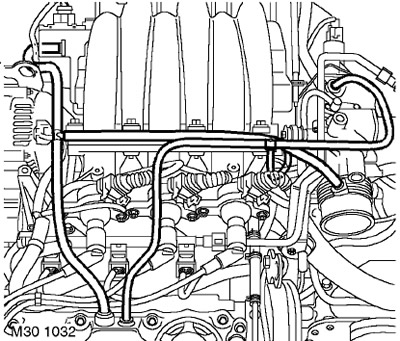

6. Отожмите заплечики фиксатора и отсоедините вакуумный шланг/шланг продувки от клапана продувки и от левой клапанной крышки. Ослабьте хомут крепления шланга к тройнику и снимите шланг.
7. Отожмите заплечики фиксатора и отсоедините вакуумный шланг/шланг продувки от дроссельного патрубка, от правой и левой клапанных крышек и снимите шланг.

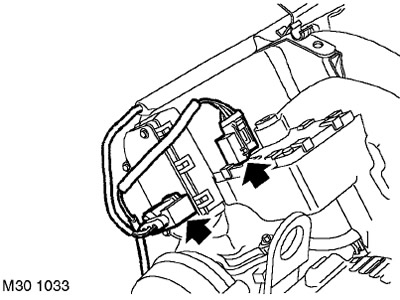

8. Отсоедините разъём от электродвигателей системы перенастройки впускного тракта.

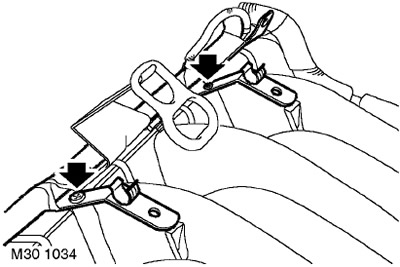

9. Отверните два винта крепления кронштейнов моторного жгута к впускному ресиверу и отведите жгут в сторону.

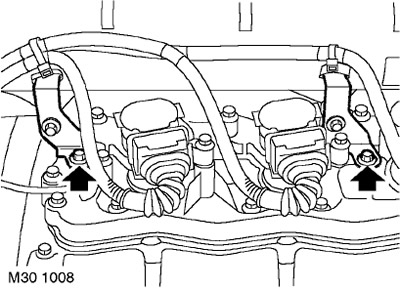

10. Отверните 2 болта крепления задних кронштейнов ресивера к правой клапанной крышке.

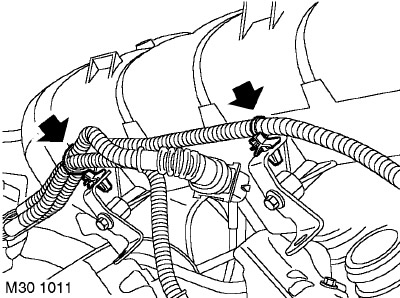

11. Освободите жгуты катушек зажигания от двух хомутиков крепления к задним кронштейнам впускного ресивера.

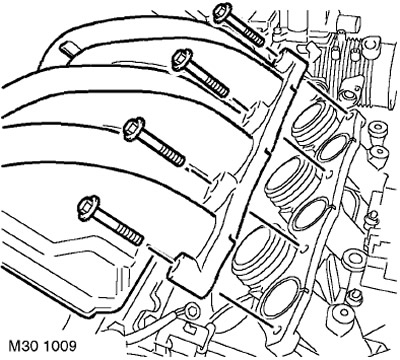

12. Отверните 4 болта крепления впускного ресивера к левому впускному коллектору.
13. Освободите ресивер и поднимите его над впускными коллекторами.
14. Снимите впускной ресивер.

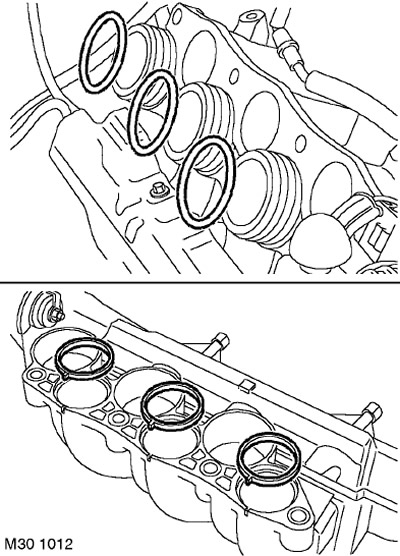

15. Снимите и утилизируйте уплотнения со впускного ресивера и уплотнительные кольца с правого впускного коллектора.
Установка
1. Очистите уплотняемые поверхности впускного ресивера и впускных коллекторов.
2. Установите новые уплотнительные кольца на правый впускной коллектор и новые уплотнения - на впускной ресивер.
3. Установите впускной ресивер, закрепите жгут катушек зажигания правого ряда на кронштейнах впускного ресивера.
4. Совместите впускной ресивер со впускными коллекторами, вверните болты и затяните их моментом 18 Нм.
5. Установите кронштейн крепления впускного ресивера к правой клапанной крышке, вверните болты и затяните их моментом 10 Нм.
6. Установите кронштейны моторного жгута на впускной ресивер, вверните и затяните винты.
7. Присоедините разъём к электродвигателю системы перенастройки впускного тракта.
8. Присоедините вакуумный шланг/шланг вентиляции к правой и левой клапанным крышкам и к дроссельному патрубку.
9. Присоедините вакуумный шланг к корпусу регулятора холостого хода.
10. Присоедините разъёмы датчиков положения дроссельной заслонки и положения регулятора холостого хода.
11. Присоедините вакуумный шланг/шланг вентиляции к левой клапанной крышке, к тройнику и к клапану продувки адсорбера.
12. Присоедините тонкий вакуумный шланг к клапану продувки адсорбера.
13. Присоедините разъём к электромагнитному клапану продувки адсорбера.
