Freelander 1. Вентилятор системы охлаждения двигателя KV6 и электродвигатель




Демонтаж


1. Снимите радиатор.

СИСТЕМА ОХЛАЖДЕНИЯ: МОД. К, двигатель KV6, РЕМОНТНЫЕ РАБОТЫ, Радиатор в сборе.

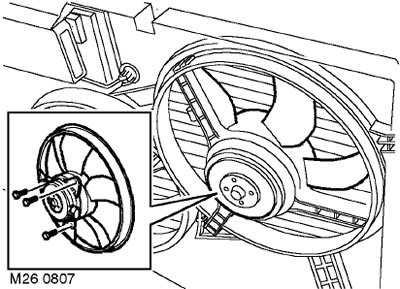

2. Отверните 3 болта крепления левого вентилятора с двигателем к кожуху вентилятора. Снимите вентилятор с двигателем.



Установка


1. Установите вентилятор в сборе с электродвигателем на кожух вентилятора, вверните винты и затяните их моментом 5 Нм.

2. Установите радиатор.

СИСТЕМА ОХЛАЖДЕНИЯ: МОД. К, двигатель KV6, РЕМОНТНЫЕ РАБОТЫ, Радиатор в сборе.















Freelander 1. Контроллер вентилятора системы охлаждения: с мая 2002 года двигателя KV6



Демонтаж


1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

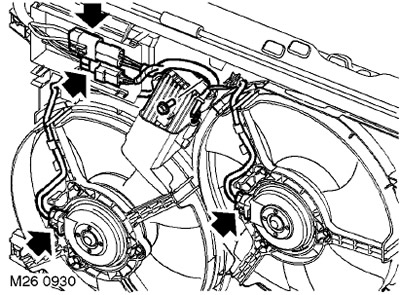

2. Освободите электрические разъёмы от креплений и отсоедините 2 разъёма от бортового жгута.

3. Отсоедините разъёмы от электродвигателей вентиляторов и освободите проводные жгуты от креплений на кожухе вентиляторов.

4. Выверните винт крепления контроллера.

5. Снимите контроллер с кожуха вентилятора.



Установка


1. Осторожно установите контроллер на кожух вентилятора и закрепите его винтом.

2. Присоедините разъёмы к бортовому жгуту и закрепите их на кожухе.

3. Закрепите жгуты правого и левого вентиляторов в зажимах на кожухе и присоедините разъёмы к двигателям.

4. Присоедините "отрицательную" клемму аккумуляторной батареи.
