Демонтаж
1. Отсоедините "отрицательную" клемму аккумуляторной батареи.
2. Снимите передний бампер в сборе.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Передний бампер в сборе - для автомобилей до 2004-го модельного года.
3. Снимите вентилятор системы охлаждения.
СИСТЕМА ОХЛАЖДЕНИЯ: МОДИФИКАЦИЯ К, объём 1,8, Расширительный бачок, Вентилятор и двигатель вентилятора системы охлаждения: модели с системой кондиционирования.
СИСТЕМА ОХЛАЖДЕНИЯ: МОДИФИКАЦИЯ К, объём 1,8, Расширительный бачок, Вентилятор и двигатель вентилятора системы охлаждения: модели без системы кондиционирования.

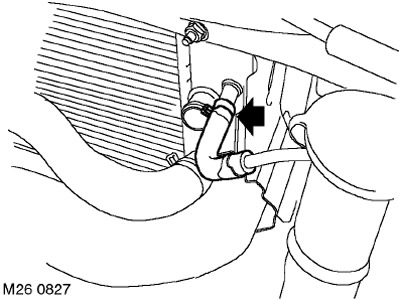

4. Ослабьте хомут и снимите с радиатора шланг расширительного бачка.

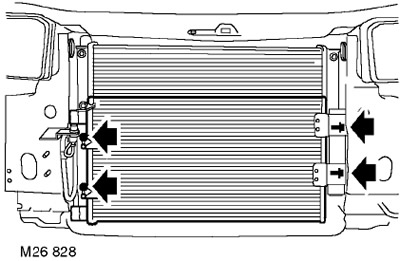

5. Отверните 4 болта крепления конденсатора к радиатору системы охлаждения.
6. Освободите радиатор от нижних опор и снимите его с автомобиля.

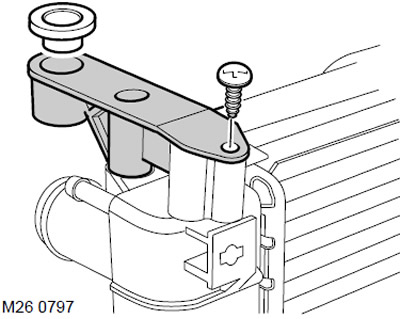

7. Отверните верхние кронштейны радиатора.

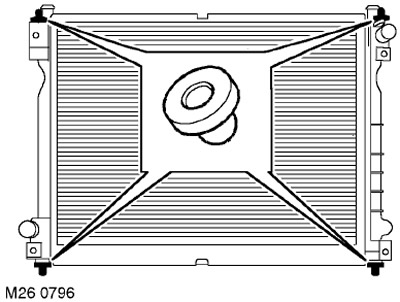

8. Снимите с радиатора 4 резиновые подушки.
Установка
1. Установите резиновые подушки на радиатор.
2. Установите верхние кронштейны радиатора.
3. Установите радиатор так, чтобы он попал в гнёзда опор на кузове.
4. Вверните болты крепления конденсатора к радиатору системы охлаждения и затяните их моментом 3 Нм.
ВНИМАНИЕ: При сборке проверяйте правильность длины болтов.
5. Присоедините шланг к расширительному бачку и закрепите его хомутом.
6. Установите вентилятор системы охлаждения.
СИСТЕМА ОХЛАЖДЕНИЯ: МОДИФИКАЦИЯ К, объём 1,8, Расширительный бачок, Вентилятор и двигатель вентилятора системы охлаждения: модели с системой кондиционирования.
СИСТЕМА ОХЛАЖДЕНИЯ: МОДИФИКАЦИЯ К, объём 1,8, Расширительный бачок, Вентилятор и двигатель вентилятора системы охлаждения: модели без системы кондиционирования.
7. Установите на место передний бампер в сборе.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Передний бампер в сборе - для автомобилей до 2004-го модельного года.
8. Присоедините "отрицательную" клемму аккумуляторной батареи.
