Демонтаж
1. Отсоедините "отрицательную" клемму аккумуляторной батареи.
2. Откройте правую заднюю дверь и дверь задка.
3. Сложите правое заднее сиденье вперед.
4. Отстегните 2 кнопки крепления переднего и заднего ковриков.
5. Сдвиньте назад коврик багажного отделения, чтобы получить доступ к служебному лючку.

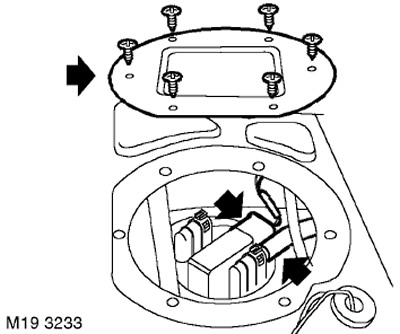

6. Выверните 6 винтов крепления крышки служебного лючка.
ПРЕДОСТЕРЕЖЕНИЕ: Процедуру по сбросу остаточного давления необходимо выполнять всякий раз, когда требуется отсоединение каких-либо элементов системы. Остаточное давление существует в системе даже спустя некоторое время после выключения зажигания.
7. Снимите крышку служебного лючка.
ПРЕДОСТЕРЕЖЕНИЕ: Во время выполнения данной операции неизбежна утечка топлива. Примите меры безопасности, исключающие возникновение пожара или взрыва.
8. Отсоедините разъём и топливный шланг от корпуса топливного насоса.
ВНИМАНИЕ: Всегда закрывайте пробками штуцеры и отверстия, чтобы защитить систему от попадания грязи.

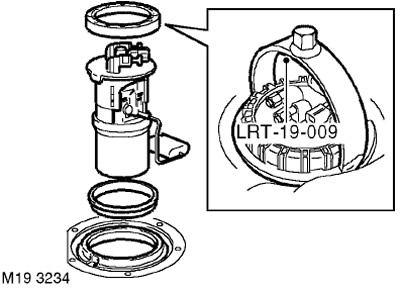

9. Используя приспособление LRT-19-009, снимите стопорное кольцо с модуля электробензонасоса.
10. Снимите модуль электробензонасоса с уплотнительным кольцом.
Установка
1. Очистите корпус модуля электробензонасоса и привалочные поверхности на топливном баке.
2. Установите на корпус электробензонасоса новую прокладку.
3. Установите модуль электробензонасоса в топливный бак, наденьте стопорное кольцо и затяните его крепление моментом 35 Нм, используя приспособление LRT-19-009.
4. Присоедините разъём и топливный шланг к корпусу топливного насоса.
5. Установите на место крышку служебного лючка.
6. Уложите на место коврик и закрепите его кнопками.
7. Установите заднее сиденье в первоначальное положение.
8. Закройте заднюю дверь и дверь задка.
9. Присоедините "отрицательную" клемму аккумуляторной батареи.
