Демонтаж
1. Снимите шумоизолирующий кожух двигателя (если установлен).
ДВИГАТЕЛЬ - Td4, Впускной и выпускной распредвалы, Шумоизолирующий кожух двигателя, модели, выпущенные до мая 2002 года.

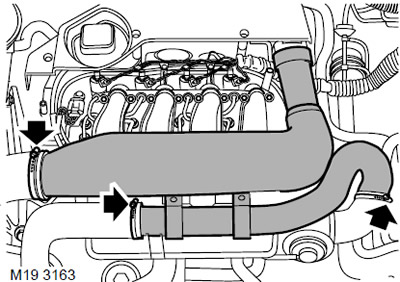

2. Ослабьте 3 хомута крепления воздуховодов впускной системы и освободите воздушные шланги.
3. Освободите проводной жгут форсунок от хомута на воздуховодах.
4. Отверните 2 винта крепления воздуховодов впускной системы к клапанной крышке и к кронштейну опоры двигателя.
5. Отсоедините воздуховоды впускной системы от корпуса воздушного фильтра.
ВНИМАНИЕ: Всегда закрывайте пробками штуцеры и отверстия, чтобы защитить систему от попадания грязи.
6. Снимите воздуховоды в сборе с автомобиля.
Установка
1. Очистите воздуховоды и поверхности соединений.
2. Присоедините воздуховоды в сборе к корпусу воздушного фильтра, совместите отверстия под крепление, вверните и затяните винты крепления.
3. Закрепите проводной жгут форсунок в поддерживающем хомуте.
4. Присоедините шланги и затяните хомуты.
5. Установите шумоизолирующий кожух двигателя (если предусмотрен).
ДВИГАТЕЛЬ - Td4, Впускной и выпускной распредвалы, Шумоизолирующий кожух двигателя, модели, выпущенные до мая 2002 года.
