Демонтаж
1. Отсоедините "отрицательную" клемму аккумуляторной батареи.
2. Снимите шумоизолирующий кожух двигателя.
ДВИГАТЕЛЬ KV6 - МОДИФИКАЦИЯ К, Распредвалы левой головки цилиндров, Шумоизолирующий кожух двигателя.
3. Слейте масло из двигателя.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, Моторное масло и масляный фильтр - KV6.

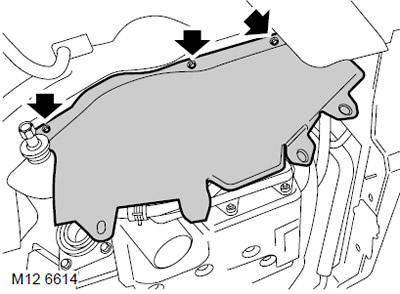

4. Отверните 3 болта крепления правой грязезащитной панели и снимите панель.

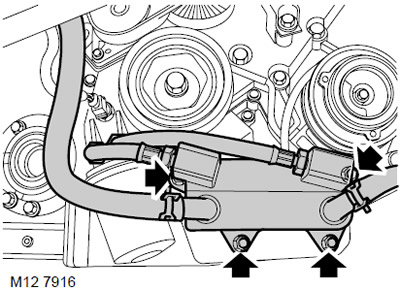

5. Отверните 4 гайки крепления теплообменника охлаждения масла к кронштейну и отведите теплообменник в сторону.

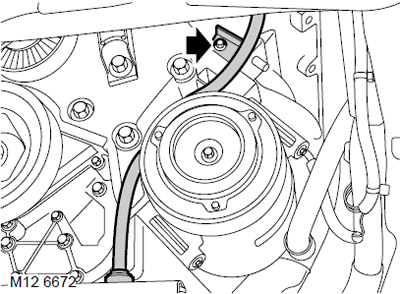

6. Отверните 2 болта крепления кожуха масляного щупа к блоку цилиндров.
7. Отожмите заплечики фиксатора масляного щупа, выньте масляный щуп из поддона.

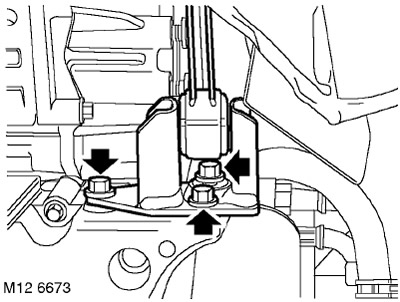

8. Выверните 3 болта крепления кронштейна раздаточной коробки к поддону.

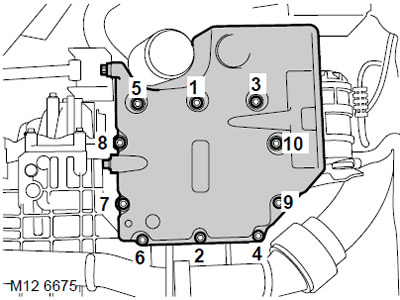

9. В указанной на рисунке последовательности, запоминая положение, отверните 10 болтов крепления нижней части поддона к верхней.
10. Лёгкими ударами киянки по нижней крышке поддона сбейте крышку со слоя герметика и снимите её.
ВНИМАНИЕ: Не следует отделять нижний поддон от верхнего при помощи рычага.
Установка
1. Ветошью с растворителем протрите привалочные поверхности нижней крышки поддона и поддона. Не используйте металлический скребок для очистки привалочных поверхностей.
2. Нанесите непрерывный валик герметика STC 4600 толщиной 2 мм вдоль средней части привалочного фланца и распределите его равномерным слоем, используя роликовый шпатель.
ВНИМАНИЕ: Сборка подготовленных деталей должна производиться немедленно, чтобы не допустить загрязнения поверхностей с нанесённым герметиком.

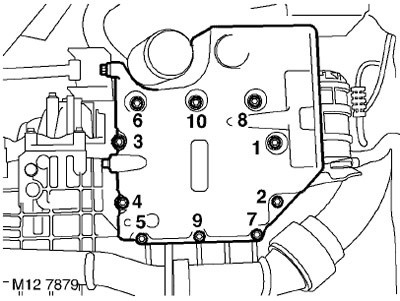

3. Установите нижнюю крышку, вверните болты и постепенно затяните их моментом 35 Нм в указанной на рисунке последовательности.
4. Вверните три болта крепления кронштейна раздаточной коробки к поддону и затяните их моментом 88 Нм.
5. Установите теплообменник на кронштейн, вверните болты и затяните их моментом 25 Нм.
6. Установите масляный щуп, вверните болт и затяните его моментом 9 Нм.
7. Установите грязезащитную панель и закрепите её болтами.
8. Залейте в двигатель масло нужного сорта до отметки уровня.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, Моторное масло и масляный фильтр -KV6.
9. Установите на место шумоизолирующий кожух двигателя.
ДВИГАТЕЛЬ KV6 - МОДИФИКАЦИЯ К, Распредвалы левой головки цилиндров, Шумоизолирующий кожух двигателя.
10. Присоедините "отрицательную" клемму аккумуляторной батареи.
