Freelander 1. Прокладка крышки шестерён механизма газораспределения двигателя Td4




Демонтаж


1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

2. Снимите прокладку головки блока цилиндров.

ДВИГАТЕЛЬ - Td4, Впускной и выпускной распредвалы, Прокладка головки цилиндров: модели с механической коробкой передач.

ДВИГАТЕЛЬ - Td4, Впускной и выпускной распредвалы, Прокладка головки цилиндров: модели с автоматической коробкой передач.

3. Снимите масляный насос.

ДВИГАТЕЛЬ - Td4, Впускной и выпускной распредвалы, Масляный насос.

4. Снимите генератор.

СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Генератор - двигатель Td4.

5. Выньте передний сальник коленчатого вала.

ДВИГАТЕЛЬ - Td4, Впускной и выпускной распредвалы, Замена переднего сальника коленчатого вала.

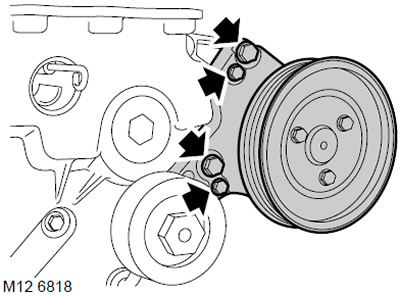

6. Выверните 4 болта крепления насоса гидроусилителя и закрепите насос в стороне.

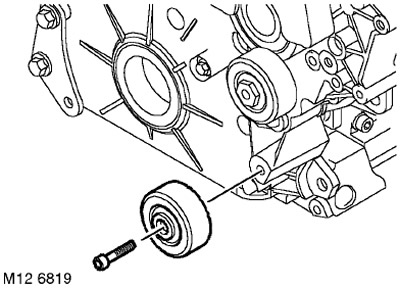

7. Выверните болт и снимите промежуточный ролик ремня привода вспомогательных агрегатов.

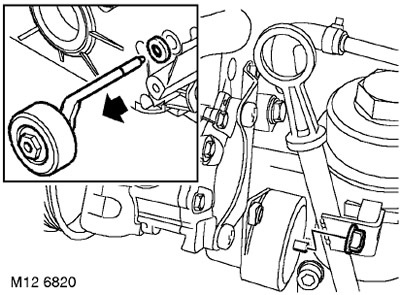

8. Отверните гайку и выньте рычаг с роликом из корпуса пружины.

9. Снимите и утилизируйте уплотнение рычага натяжителя.

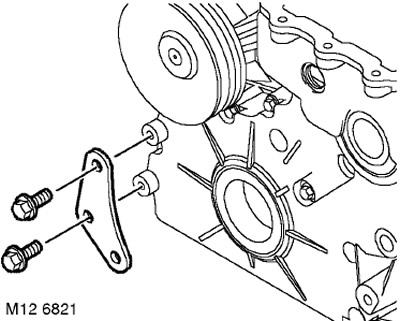

10. Отверните два болта и снимите кронштейн нижней трубы системы охлаждения.

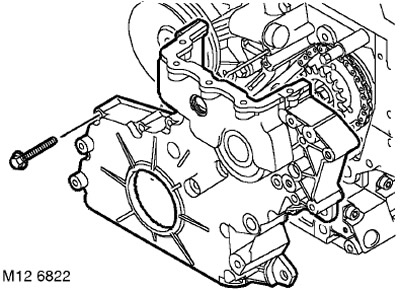

11. Отверните 14 болтов, отведите крышку от блока и снимите её. С отворачиванием болтов освобождается натяжитель ремня привода вспомогательных агрегатов.

12. Снимите цепь привода распредвала со звёздочки топливного насоса.

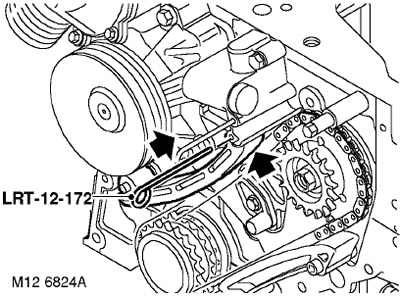

13. Полностью задвиньте плунжер нижнего натяжителя цепи в корпус натяжителя, чтобы зафиксировать его шпилькой LRT-12-172.

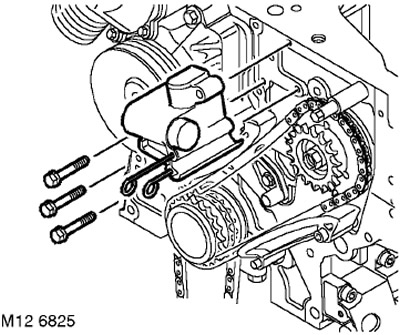

14. Отверните 3 болта и снимите натяжитель цепи механизма газораспределения.

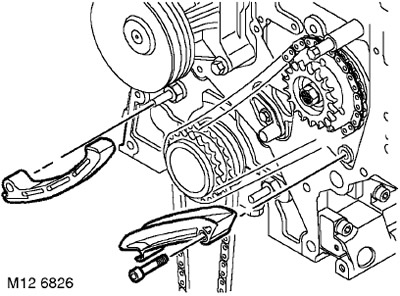

15. Снимите верхний успокоитель цепи привода топливного насоса.

16. Отверните болт и снимите нижний успокоитель цепи привода топливного насоса. Утилизируйте болт.

17. Удерживая звёздочку привода топливного насоса, отверните гайку её крепления.

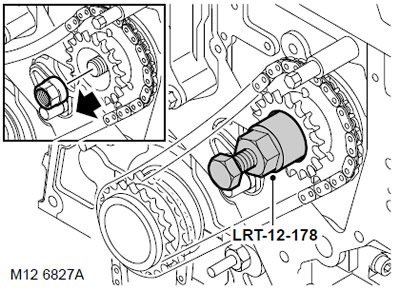

18. Установите съёмник LRT-12-178 на звёздочку топливного насоса и, затягивая центральный болт съёмника, снимите звёздочку.

19. Снимите съёмник LRT-12-178 со звёздочки топливного насоса.

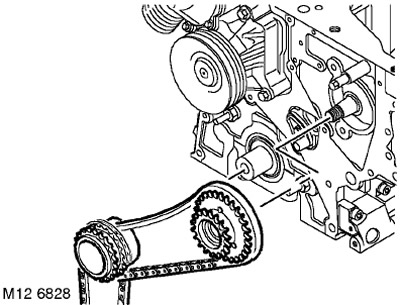

20. Снимите звёздочки и цепи с коленчатого вала и с топливного насоса.

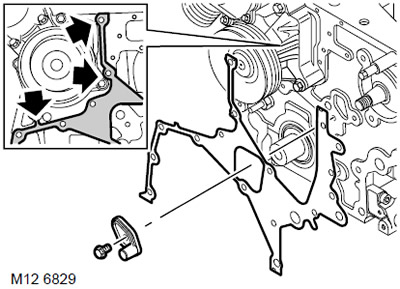

21. Отверните болт и снимите масляную форсунку, предназначенную для смазки цепи.

22. Острым лезвием отделите прокладку крышки механизма газораспределения и снимите её.



Установка


1. Протрите крышку механизма газораспределения и ответную привалочную поверхность, штифты и гнёзда штифтов.

2. При помощи лезвия отделите и снимите прокладку насоса охлаждающей жидкости, затем установите новую прокладку крышки механизма газораспределения.

3. Протрите масляную форсунку и соответствующую привалочную поверхность.

4. Установите масляную форсунку на место и затяните болт крепления. Момент затяжки 10 Нм.

5. Протрите звёздочки коленчатого вала, топливного насоса и места их установки.

6. Протрите цепи привода масляного и топливного насосов.

7. Смажьте цепи и звёздочки.

8. Наденьте цепи привода масляного и топливного насосов на звёздочки коленчатого вала и топливного насоса.

9. Наденьте звёздочки с цепями на коленчатый вал и на топливный насос.

10. Наверните гайку крепления звёздочки топливного насоса и затяните её. Момент затяжки 65 Нм.

11. Протрите успокоители цепи привода топливного насоса.

12. Наденьте на установочный палец нижний успокоитель цепи привода топливного насоса и закрепите его новым болтом. Момент затяжки 24 Нм.

13. Установите верхний успокоитель цепи привода топливного насоса.

14. Протрите натяжитель цепи механизма газораспределения и ответную привалочную поверхность. Убедитесь в том, что маслоподводящий канал чист.

15. Установите натяжитель на место и затяните болты крепления. Момент затяжки 10 Нм.

16. Вдавите плунжер натяжителя, чтобы вынуть шпильку LRT-12-172 и упереть плунжер в башмак натяжителя.

17. Протрите цепь привода распредвала.

18. Смажьте цепь привода распредвала.

19. Установите цепь привода распредвала на звёздочку топливного насоса.

20. Протрите крышку механизма газораспределения.

21. Установите крышку механизма газораспределения на блок цилиндров.

22. Чтобы придать правильное положение натяжителю ремня привода навесных агрегатов, временно установите рычаг натяжителя.

23. Равномерно и последовательно затяните болты крепления крышки механизма газораспределения. Момент затяжки 15 Нм.

24. Снимите рычаг натяжителя ремня привода навесных агрегатов.

25. Установите уплотнитель на втулку рычага натяжителя ремня.

26. Установите рычаг натяжителя на место и затяните болты крепления. Момент затяжки 10 Нм.

27. Установите кронштейн трубы системы охлаждения на поддон, вверните болты и затяните их. Момент затяжки 15 Нм.

28. Установите промежуточный ролик на место и затяните болт крепления. Момент затяжки 24 Нм.

29. Установите насос гидроусилителя и затяните болты крепления. Момент затяжки болтов М6 - 10 Нм, болтов М8 - 25 Нм.

30. Установите передний сальник коленчатого вала.

ДВИГАТЕЛЬ - Td4, Впускной и выпускной распредвалы, Замена переднего сальника коленчатого вала.

31. Установите генератор.

СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Генератор - двигатель Td4.

32. Установите масляный насос.

ДВИГАТЕЛЬ - Td4, Впускной и выпускной распредвалы, Масляный насос.

33. Установите прокладку головки блока цилиндров.

ДВИГАТЕЛЬ - Td4, Впускной и выпускной распредвалы, Прокладка головки цилиндров: модели с механической коробкой передач.

ДВИГАТЕЛЬ - Td4, Впускной и выпускной распредвалы, Прокладка головки цилиндров: модели с автоматической коробкой передач.

34. Присоедините "отрицательную" клемму аккумуляторной батареи.
