Range Rover 3. Жгут электропроводки двери багажного отделения







Перед тем, как отсоединять аккумуляторную батарею, внимательно прочтите раздел "Отсоединение аккумуляторной батареи" и выполните все приведённые там инструкции.

ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Предосторожности при работе с электрооборудованием.


Снятие


1. Отсоедините "массовый" провод аккумуляторной батареи.

2. Снимите нижнюю накладку двери багажного отделения.

ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Накладка -ковровое покрытие багажного отделения.

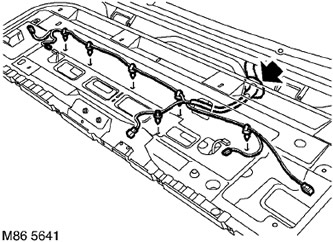

3. Отсоедините 5 колодок жгута электропроводки.

4. Снимите 6 хомутов крепления жгута к двери.

5. Поддев манжету, вытяните жгут из двери.

6. Поднимите и зафиксируйте крышку запасного колеса.

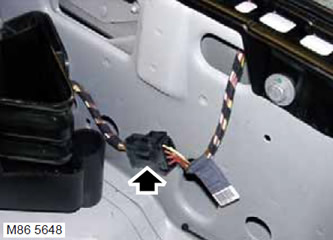

7. Отсоедините колодку нижнего жгута двери от жгута бортового электрооборудования.

8. Освободите манжету из кузова и снимите жгут с автомобиля.


Установка


1. Правильно расположите жгут электропроводки и закрепите его хомутами.

2. Закрепите гофрированную манжету жгута на двери и кузове.

3. Присоедините колодки электропроводки.

4. Установите нижнюю накладку двери багажного отделения.

ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Накладка - ковровое покрытие багажного отделения.

5. Закройте крышку запасного колеса.

6. Присоедините "массовый" провод аккумуляторной батареи.
