Range Rover 3. Компьютер навигационной системы











Перед тем, как отсоединять аккумуляторную батарею, внимательно прочтите раздел "Отсоединение аккумуляторной батареи" и выполните все приведённые там инструкции.

ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Предосторожности при работе с электрооборудованием.


Снятие


1. Отсоедините "массовый" провод аккумуляторной батареи.

ПРЕДОСТЕРЕЖЕНИЕ: После того как было выключено зажигание, выждите 2 минуты, перед тем, как отключать аккумуляторную батарею. Невыполнение этого условия может привести к повреждению компьютера навигационной системы.

2. Снимите лючок, расположенный в багажнике с левой стороны.

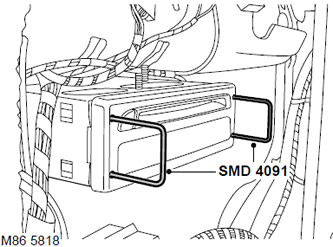

3. Используя приспособление SMD 4091, извлеките навигационный компьютер.

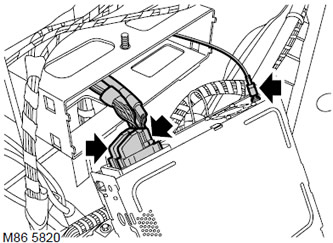

4. Отсоедините коаксиальный провод.

5. Освободите и отсоедините 2 колодки от навигационного компьютера.

6. Снимите навигационный компьютер.



Установка


1. Установите навигационный компьютер и присоедините колодки разъемов.

2. Присоедините коаксиальный провод.

3. Установите навигационный компьютер в кронштейн.

4. Установите лючок на место.

5. Подсоедините "массовый" провод аккумуляторной батареи.
