Range Rover 3. Натяжитель ремня привода навесного оборудования V8
Перед тем как отключить аккумуляторную батарею, убедитесь в том, что все требования и условия, содержащиеся в разделе по отключению аккумуляторной батареи, выполнены.
Снятие
1. Отсоедините "массовый" провод аккумуляторной батареи.
2. Снимите защитный кожух вентилятора.

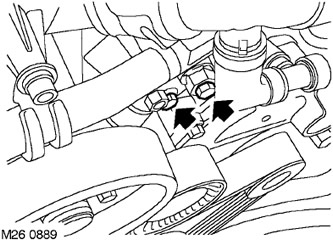

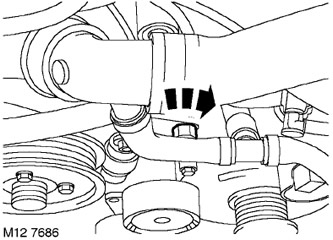

3. Ослабьте 2 болта натяжного устройства ременной передачи.

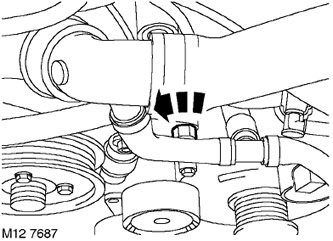

4. Ключом на 17 мм полностью поверните натяжитель, для того чтобы снять напряжения в ремне. Вращать натяжитель следует по часовой стрелке.

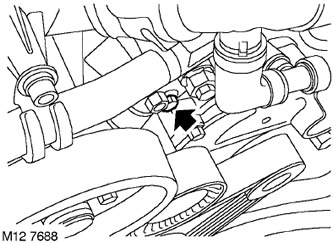

5. Удерживая натяжитель в оттянутом положении, затяните болт крепления натяжителя.

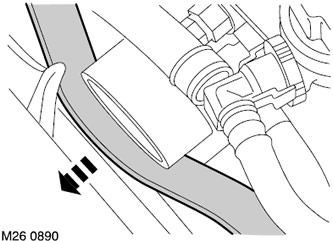

6. Снимите ремень со шкива натяжного ролика.
7. Отверните гайку крепления натяжителя к регулировочному кронштейну.

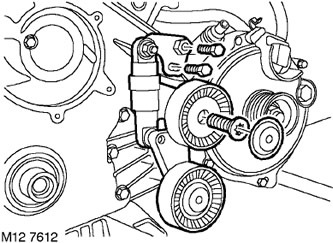

8. Отверните 2 болта крепления натяжителя ремня привода навесного оборудования к нижней крышке механизма газораспределения.
9. Снимите грязезащитную крышку с ролика ремня и открутите болт Torx крепления ролика ремня.
10. Снимите натяжитель ремня привода навесного оборудования.
11. Снимите болт и натяжитель с кронштейна.
12. Отделите натяжитель от регулировочного кронштейна.
Установка
1. Установите натяжитель на регулировочный кронштейн, наверните гайку, не затягивая её полностью.
2. Установите натяжитель на кронштейн ролика и затяните болт.
3. Установите ролик и крепление натяжителя на крышку механизма газораспределения и затяните болт.
4. Установите грязезащитную крышку на ролик натяжителя.

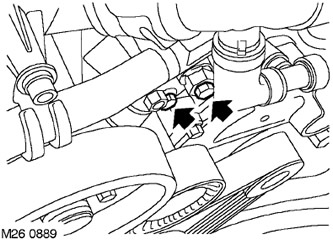

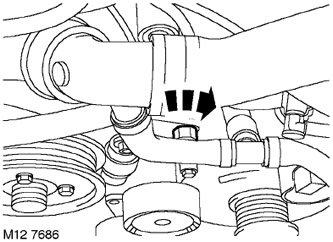

5. Установите натяжитель на верхнюю крышку шестерён механизма газораспределения, заверните 2 болта и не затягивайте их полностью.
6. Используя ключ на 17 мм, поверните натяжитель ремня по часовой стрелке до упора.

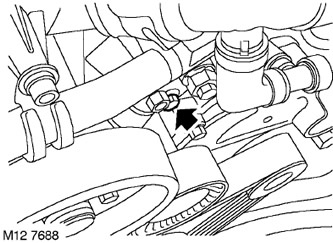

7. Удерживая натяжитель в положении, соответствующем натянутому ремню, затяните болт крепления.

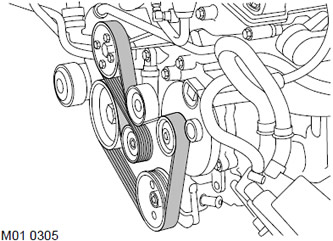

8. Наденьте ремень привода навесного оборудования на все шкивы, кроме шкива натяжного устройства.
9. Наденьте ремень привода навесного оборудования на ролик натяжного устройства. Убедитесь в том, что ремень привода навесного оборудования прилегает ко всем роликам.
10. Ослабьте болт натяжителя до свободного состояния натяжителя.
11. Используя ключ на 17 мм, вращайте в направлении против часовой стрелки полностью поверните натяжитель, для того чтобы натянуть ремень.
12. Удерживая натяжитель в состоянии, соответствующем натянутому ремню, затяните болт натяжителя с моментом 30 Н·м.
13. Затяните гайку крепления натяжителя к регулировочному кронштейну.
14. Установите защитный кожух вентилятора.
15. Присоедините "массовый" провод аккумуляторной батареи
