Range Rover 3. Рычаг стеклоочистителя двери багажного отделения
Снятие
1. Снимите накладку верхней части двери багажного отделения.
ДВЕРИ, РЕМОНТНЫЕ РАБОТЫ, Накладка панели - верхняя дверь багажного отделения.

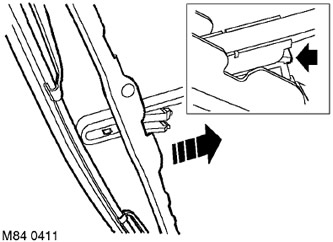

2. Отверните 3 болта крепления спойлера к двери багажного отделения.
3. Закройте дверь багажного отделения.
4. Сдвиньте спойлер в сторону для облегчения доступа.

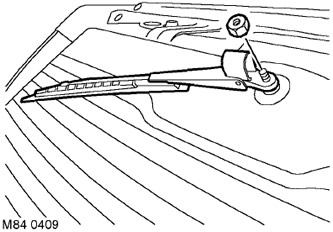

5. Поднимите защитную крышку гайки на рычаге очистителя и отверните гайку.
6. Снимите рычаг заднего стеклоочистителя.
Установка
1. Установите рычаг на вал, выровняйте щётку по отношению к стеклу и затяните гайку с моментом 13 Н·м.
2. Закройте защитную крышку гайки.
3. Установите и закрепите спойлер на двери багажного отделения, затяните болты моментом 10 Н·м.
4. Установите верхнюю накладку двери багажного отделения.
Range Rover 3. Электродвигатель стеклоочистителя двери багажного отделения
Снятие
1. Снимите рычаг заднего стеклоочистителя.
СТЕКЛООЧИСТИТЕЛИ И СТЕКЛООМЫВАТЕЛИ, РЕМОНТНЫЕ РАБОТЫ, Рычаг стеклоочистителя двери багажного отделения.
2. Отсоедините трубку омывателя от электродвигателя очистителя.
3. Отсоедините колодки от электродвигателя очистителя.

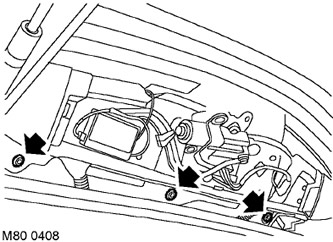

4. Отверните 3 винта Torx крепления электродвигателя заднего стеклоочистителя к двери багажного отделения.
5. Извлеките электродвигатель из уплотнителя стекла, снимите электродвигатель в сборе.
6. Извлеките уплотнитель из стекла.
ПРИМЕЧАНИЕ: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует.

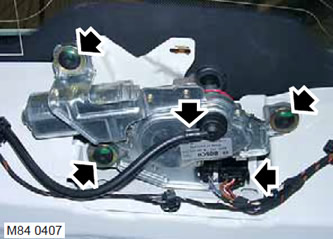

7. Извлеките ограничители из резиновых опор, снимите и сохраните резиновые опоры в безопасном месте.
Установка
1. Установите резиновые опоры и вставьте ограничители.
2. Установите новый уплотнитель стекла.
3. Установите электродвигатель в сборе на дверь багажного отделения, установите и затяните болты Torx моментом 10 Н·м.
4. Присоедините колодки электропроводки.
5. Присоедините трубку омывателя к электродвигателю очистителя.
6. Установите рычаг очистителя.
Range Rover 3. Щётка стеклоочистителя двери багажного отделения
Снятие
1. Расположите рычаг заднего стеклоочистителя так, чтобы обеспечить доступ.
2. Отведите рычаг очистителя над стеклом.
3. Освободите фиксатор рычага очистителя.
4. Снимите щётку очистителя с рычага.
Установка
1. Установите новую щётку очистителя на рычаг.
2. Нажмите щётку до введения в зацепление с рычагом, проверьте надежную фиксацию.
3. Опустите рычаг на стекло.
4. Верните очиститель в положение парковки.
