Range Rover 3. Блок резисторов электродвигателя вентилятора
Блок резисторов электродвигателя вентилятора (леворульная)

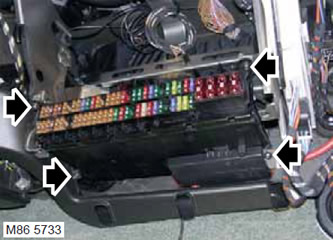

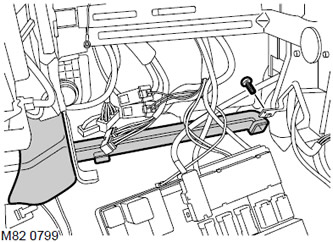

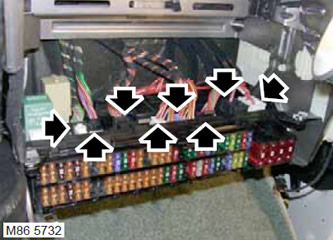

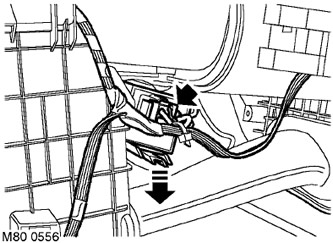

Демонтаж1. Отсоедините "отрицательную" клемму аккумуляторной батареи. 2. Снимите перчаточный ящик. ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Перчаточный ящик. 3. Запомните установочное положение и отсоедините 8 колодок от блока предохранителей. 4. Отверните 4 винта Torx крепления блока предохранителей и отведите его в сторону. 5. Выверните винт крепления воздуховода пола к кронштейну. Снимите воздуховод. 6. Отсоедините колодку разъема от блока резистора. 7. Освободите фиксатор крепления резистора к блоку отопителя и снимите резистор. Сборка1. Расположите резистор на блоке отопителя, совместите с установочными выступами и закрепите фиксатором. 2. Присоедините колодку к разъему резистора. 3. Расположите и зафиксируйте нижний воздуховод отопителя. 4. Установите блок предохранителей и закрепите его винтами. 5. Присоедините колодки к разъемам блока предохранителей. 6. Установите перчаточный ящик. ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Перчаточный ящик. 7. Присоедините "отрицательную" клемму аккумуляторной батареи.
Блок резисторов электродвигателя вентилятора (праворульная)

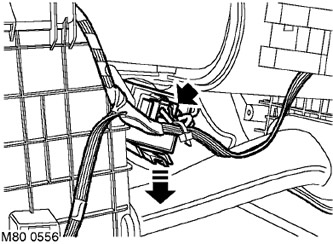

Демонтаж1. Снимите нижнюю боковую панель. ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Нижний щит панели управления - сторона пассажира. 2. Выверните винт крепления воздуховода пола, снимите воздуховод. 3. Отсоедините колодку разъема от блока резистора. 4. Освободите фиксатор крепления резистора к блоку отопителя и снимите резистор. Сборка1. Расположите резистор на блоке отопителя, совместите с установочными выступами и закрепите фиксатором. 2. Присоедините колодку к разъему резистора. 3. Расположите и зафиксируйте нижний воздуховод отопителя. 4. Установите на место нижнюю боковую панель.
