Range Rover 3. Боковая панель кузова секции порога









В данной процедуре рассматривается замена секции порога боковой панели кузова.



Демонтаж


1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

2. Отсоедините генератор.

3. Снимите заднее колесо.

4. Снимите переднюю и заднюю двери.

5. Снимите датчик бокового удара системы подушек безопасности (SRS).

УДЕРЖИВАЮЩИЕ СИСТЕМЫ ДЛЯ ВОДИТЕЛЯ И ПАССАЖИРОВ, РЕМОНТНЫЕ РАБОТЫ, Датчик удара - боковой.

6. Снимите ремень безопасности переднего сиденья.

7. Снимите нижние накладки передней и задней дверей.

8. Снимите уплотнители передней и задней двери.

9. Снимите накладку порога.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Удлинитель переднего бампера - спойлер.

10. Снимите переднее сиденье.

11. Снимите подушку заднего сиденья.

12. Освободите ковер пола дверных проемов и сдвиньте его в сторону.

13. Правая сторона: Снимите ресивер пневматической подвески.

ПЕРЕДНЯЯ ПОДВЕСКА, РЕМОНТНЫЕ РАБОТЫ, Ресивер.

14. Снимите систему выпуска отработавших газов в сборе.

ВЫПУСКНОЙ КОЛЛЕКТОР И СИСТЕМА ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ: двигатель Td6, РЕМОНТНЫЕ РАБОТЫ, Система выпуска отработавших газов и подвеска элементов системы.

15. Снимите защиту топливного бака.

16. Отделите жгут проводов от области порога и сдвиньте его в сторону.



Ремонтные работы

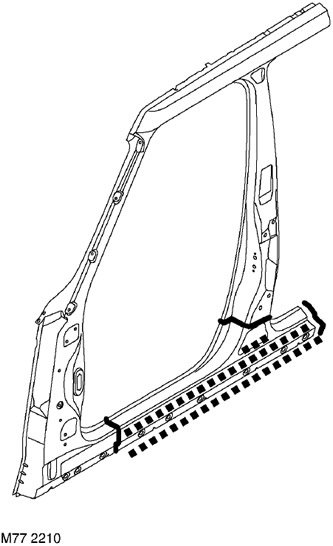

1. Удалите поврежденные панели, подготовьте кромки стыков и установите новые панели в соответствии с Правилами ремонта кузовных панелей. Пробейте или просверлите отверстия в устанавливаемой панели под пробочный сварочный шов, как это показано на рисунке.



Сборка


1. Закрепите жгут проводов вдоль порога.

2. Уложите ковер пола на внутренний порог.

3. Установите защиту топливного бака.

4. Установите на место систему выпуска отработавших газов в сборе.

ВЫПУСКНОЙ КОЛЛЕКТОР И СИСТЕМА ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ: двигатель Td6, РЕМОНТНЫЕ РАБОТЫ, Система выпуска отработавших газов и подвеска элементов системы.

5. Правая сторона: Установите ресивер пневматической подвески.

ПЕРЕДНЯЯ ПОДВЕСКА, РЕМОНТНЫЕ РАБОТЫ, Ресивер.

6. Установите на место переднее сиденье.

7. Установите подушку заднего сиденья.

8. Установите уплотнители передней и задней двери.

9. Установите нижние накладки передней и задней дверей.

10. Установите накладку порога.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Удлинитель переднего бампера - спойлер.

11. Установите на место ремень безопасности переднего сиденья.

12. Установите на место датчик бокового удара системы подушек безопасности (SRS).

УДЕРЖИВАЮЩИЕ СИСТЕМЫ ДЛЯ ВОДИТЕЛЯ И ПАССАЖИРОВ, РЕМОНТНЫЕ РАБОТЫ, Датчик удара - боковой.

13. Навесьте переднюю и заднюю двери.

14. Установите заднее колесо.

15. Присоедините генератор.

16. Присоедините "отрицательную" клемму аккумуляторной батареи.
