Range Rover 3. Размеры зазоров и профилей кузова
Приведенная ниже информация является руководством для технического персонала по монтажу наружных панелей и декоративных деталей кузова. Ее назначение - обеспечить правильную стыковку элементов и приемлемый внешний вид автомобиля.
Измеряемые размеры показаны в миллиметрах и дюймах. Размеры в дюймах приведены в скобках.

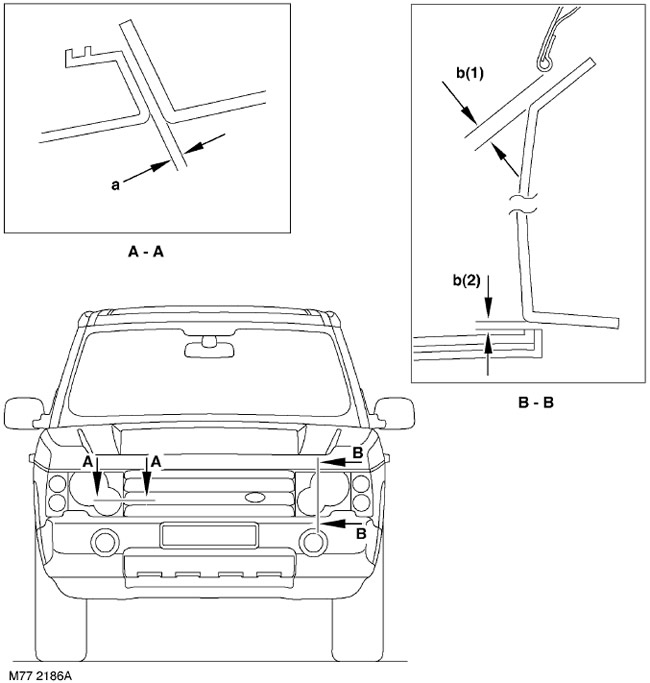

| Сечение | Зазор | Описание точки | Величина |
| А-А | а | От фары до радиаторной решетки | 4.0 (0.157), ± 2.0 (0.078) |
| В-В | b(1) | Между фарой и капотом | 6.0 (0.236), ± 2.0 (0.078) |
| В-В | b(2) | Между фарой и бампером | 3.0 (0.118), ± 1.0 (0.0393) |
Крайняя грань капота и фара должны составлять одну плоскость. Допуск на расхождение в величинах зазоров с разных сторон автомобиля равен ±1.0 мм (0.040).

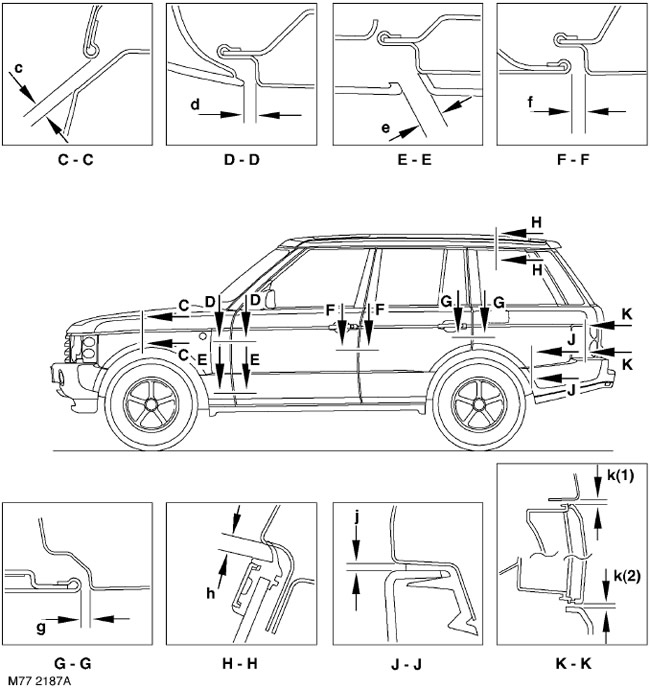

| Сечение | Зазор | Описание точки | Величина |
| С-С | с | Между капотом и передним крылом | 6.0 (0.236), ± 1.5 (0.059) |
| D-D | d | Между краем переднего крыла и передней дверью | 5.0 (0.196), ± 1.0 (0.040) |
| Е-Е | e | Между нижним краем переднего крыла и передней дверью | 7.5 (0.295), ± 1.25 (0.049) |
| F-F | f | Между краями передней и задней дверей | 5.0 (0.196), ± 1.0 (0.040) |
| G-G | g | Между задней дверью и боковой панелью кузова | 5.0 (0.196), ± 1.0 (0.040) |
| Н-Н | h | Между крышей и задней частью верхней накладки боковой панели | 6.5 (0.255), ± 2 (0.078) |
| J-J | j | Между задним крылом и задним бампером | 3.0 (0.118), ± 1.0 (0.040) |
| К-К | k(1) | Между задним фонарем и крылом | 3.0 (0.118), ± 1.0 (0.040) |
| К-К | k(2) | Между задним фонарем и бампером | 3.0 (0.118), ± 1.0 (0.040) |
В сечении D-D номинальный размер зазора между краем крыла и передней дверью равен 0,0 с допуском +1.0 (0.040).
В сечении F-F номинальный размер зазора между краями передней и задней дверей равен 0,0 с допуском +1.0 (0.040).
В сечении G-G номинальный размер зазора между краем задней двери и боковой панелью кузова равен 0,0 с допуском +1.0 (0.040).
В сечении J-J номинальный размер зазора между задним бампером и задним крылом равен 3,5 мм (0,137) с допуском ± 1.0 (0.040).

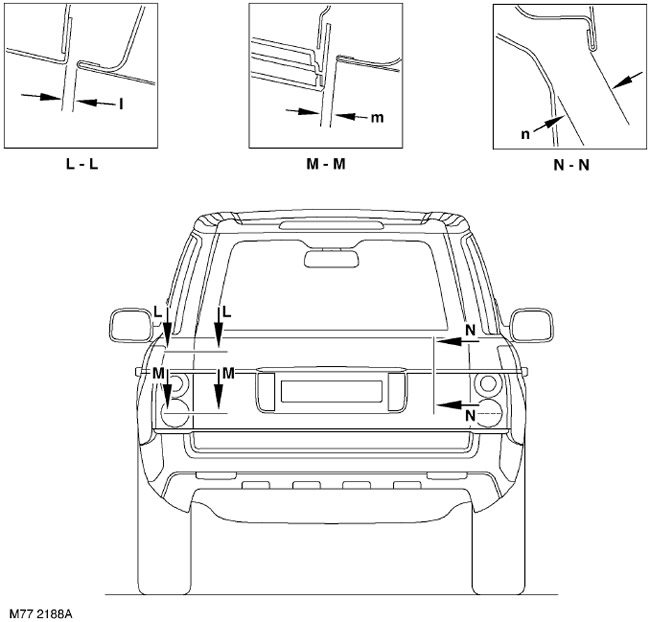

| Сечение | Зазор | Описание точки | Величина |
| L-L | l | Между боковой панелью кузова и верхней дверью богажного отделения | 4.0 (0.157), ± 1.0 (0.040) |
| М-М | m | Между дверью багажного отделения и задним фонарем | 5.0 (0.196), ± 1.5 (0.059) |
| N-N | n | Между верхней и нижней дверьми багажного отделения | 20 (0.787), ± 2 (0.078) |
