Range Rover 3. Регулировка прилегания люка крыши
Проверка
1. При закрытом люке проверьте прилегания прозрачной панели люка к панели крыши. Стекло люка должно находиться по центру проема. Отклонение от панели крыши по высоте:
- передней кромки люка - заподлицо или ниже, до 1 мм.
- задней кромки люка - заподлицо или выше, до 1 мм.
Регулировка
1. Откройте солнцезащитную шторку люка крыши.
2. Нажмите на выключатель и полностью поднимите люк.
3. Осторожно отделите верхние края втулок от стекла люка.
4. Закройте люк.

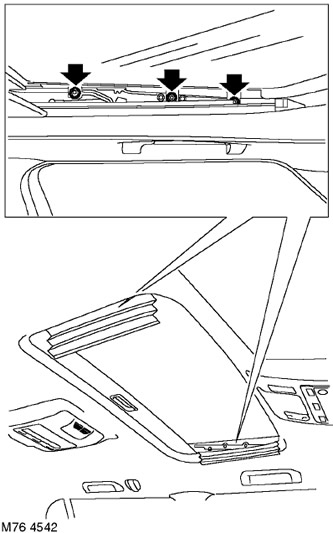

5. Ослабьте 6 винтов Torx крепления стекла люка.
6. Выровните стекло заподлицо с крышей и затяните винты Torx с моментом 6 Н·м.
7. Нажмите на выключатель и полностью поднимите люк.
8. Установите втулки на стекло люка.
9. Закройте люк.
10. Закройте солнцезащитную шторку люка.
Range Rover 3. Узел электропривода люка крыши
Демонтаж
1. Снимите переднюю верхнюю консоль с потолка.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Передняя потолочная консоль.

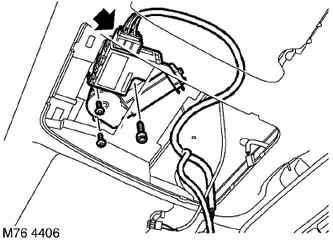

2. Выверните винт Allen и 2 винта Torx крепления узла электропривода люка.
3. Отсоедините колодку и снимите узел электропривода люка.
Сборка
1. Установите узел электропривода, присоедините колодку разъема и соедините привод с ведущей шестерней тросов привода люка.
2. Затяните винты Torx крепления узла электропривода с моментом 5 Н«м, а винт Allen - с моментом 10 Н·м.
3. Установите переднюю консоль на панель потолка.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Передняя потолочная консоль.
4. Если устанавливается новый узел электропривода, то необходимо выполнить следующую процедуру инициализации.
- Нажмите и удерживайте нажатым выключатель подъема люка. Продолжайте держать выключатель нажатым в течение примерно 20 с, пока не услышите явственный глухой щелчок в узле электропривода люка.
- Отпустите выключатель и немедленно нажмите его снова. Люк крыши опустится, сдвинется в полностью открытое положение и возвратится в закрытое положение, информируя о завершении инициализации.
Range Rover 3. Снятие и установка люка крыши
Перед тем как отключить аккумуляторную батарею, убедитесь в том, что все требования и условия, содержащиеся в разделе по отключению аккумуляторной батареи, выполнены.
ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Предосторожности при работе с электрооборудованием.
ПРЕДОСТЕРЕЖЕНИЕ: Перед проведением работ с системами пассивной безопасности необходимо внимательно ознакомиться с соответствующей технической документацией.
Демонтаж
1. Выполните все правила безопасности при работе с системами пассивной безопасности.
ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Меры безопасности при работе с системой подушек безопасности (SRS).
ПРЕДОСТЕРЕЖЕНИЕ: Всегда снимайте обе клеммы аккумуляторной батареи перед началом работ с системами пассивной безопасности (SRS). Вначале отсоедините "отрицательную " клемму. Ни в коем случае не перепутайте провода при подключении к аккумуляторной батарее.
2. Снимите обивку потолка салона.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Потолок.

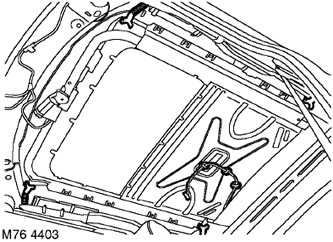

3. Отделите дренажные трубки от люка крыши.
4. Отсоедините жгут кабелей задней консоли от люка.
5. Отсоедините колодку от узла электропривода люка.

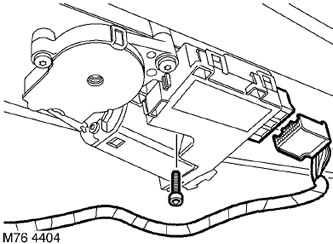

6. Выверните винт Allen крепления электропривода и люка.

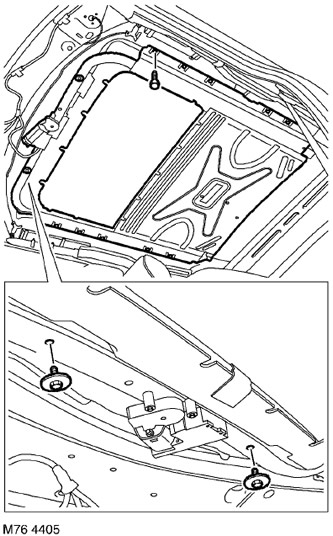

7. Выверните 2 винта со специальными шайбами, крепящие передний край люка крыши.
8. Выверните 10 винтов крепления люка и с помощью помощника снимите люк в сборе.
Сборка
1. Очистите люк крыши и сопрягаемые поверхности.
2. С помощью помощника установите люк крыши на место и равномерно затяните винты крепления с моментом 10 Н·м.
3. Затяните винт Allen с моментом 6 Н·м.
4. Присоедините колодку к электродвигателю.
5. Проложите и закрепите жгут кабелей задней консоли.
6. Убедитесь в том, что дренажные трубки не засорены.
7. Присоедините дренажные трубки к люку крыши.
8. Установите обивку потолка салона.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Потолок.
9. Присоедините клеммы аккумуляторной батареи, вначале "положительную" клемму.
10. Если устанавливается новый люк, то необходимо выполнить следующую процедуру инициализации.
- Нажмите и удерживайте нажатым выключатель подъема люка. Продолжайте держать выключатель нажатым в течение примерно 20 с, пока не услышите явственный глухой щелчок в узле электропривода люка.
- Отпустите выключатель и немедленно нажмите его снова. Люк крыши опустится, сдвинется в полностью открытое положение и возвратится в закрытое положение, информируя о завершении инициализации.
