Range Rover 3. Обивка спинки заднего сиденья
Демонтаж
1. Снимите накладку основания сиденья.
СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Панель основания заднего сиденья.
2. Демонтируйте механизм складывания сиденья.
СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Шарнир заднего бокового сиденья.
3. Снимите заднюю накладку спинки.
СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Накладка спинки заднего сиденья.

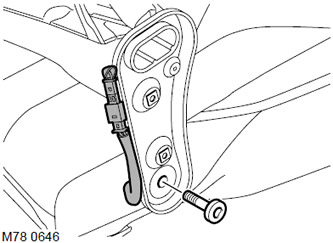

4. Выверните винт Torx, соединяющий рамы спинки и подушки сиденья. Отделите рамы друг от друга.
5. Снимите переднюю накладку подлокотника в сборе.
СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Передняя накладка подлокотника заднего сиденья.
6. Отсоедините колодку от разъема системы обогрева сиденья.
7. Освободите накладку от фиксаторов и снимите ее.

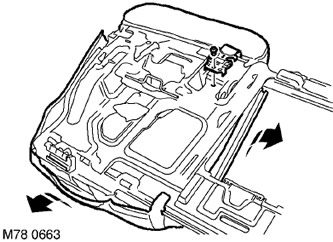

8. Освободите обивку сиденья от боков и передней части сиденья.
9. Поднимите обивку и подушку сиденья, выверните и выбросите винт Torx, крепящий опору ремня безопасности к раме автомобиля.
10. Протяните ремень безопасности через подушку и обивку сиденья и снимите основание сиденья.

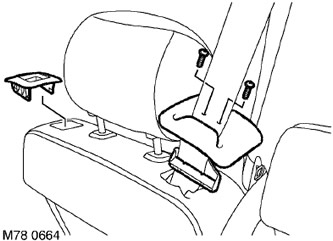

11. Выверните 2 винта крепления накладки ремня безопасности и снимите накладку.
12. Снимите накладки, крепящие обивку подушки к бокам и основанию рамы.
13. Осторожно освободите 4 фиксатора крепления накладки фиксирующей кнопки сиденья и снимите накладку.
14. Снимите обивку и подушку спинки, чтобы получить доступ к направляющим подголовника.

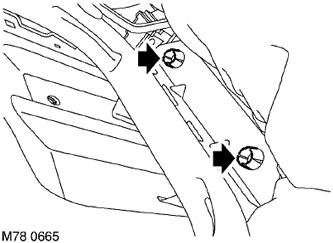

15. Освободите 3 фиксатора крепления направляющих подголовника к раме сиденья и снимите направляющие.
16. Снимите обивку и подушку в сборе с рамы и вытяните ремень через подушку.

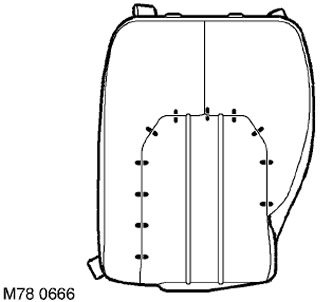

17. Освободите 16 колец крепления обивки к подушке и снимите обивку.
Сборка
1. Установите обивку на подушку и закрепите ее 15 кольцами.
2. Пропустите ремень через обивку и подушку и установите подушку в сборе на раму сиденья.
3. Установите и закрепите направляющие подголовника в спинке сиденья.
4. Установите и зафиксируйте накладку фиксирующей кнопки сиденья.
5. Закрепите накладки крепления обивки подушки к боковой части и основанию рамы.
6. Установите накладку ремня безопасности и закрепите ее винтами.
7. Пропустите ремень безопасности через обивку и подушку в сборе.
8. Расположите ремень безопасности на раме, заверните винт Torx и затяните его с моментом 48 Н·м.
9. Закрепите обивку сиденья к боковым и передней части сиденья.
10. Присоедините колодку разъема устройства подогрева сиденья.
11. Установите переднюю накладку в сборе с подлокотником.
СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Передняя накладка подлокотника заднего сиденья.
12. Совместите раму спинки и раму подушки сиденья, заверните с левой стороны винт Torx и затяните его с моментом 25 Н·м.
13. Установите заднюю накладку спинки.
СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Накладка спинки заднего сиденья.
14. Установите механизм складывания сиденья.
СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Шарнир заднего бокового сиденья.
15. Установите накладку основания сиденья.
