Range Rover 3. Обивка подушки заднего сиденья
Обивка подушки заднего сиденья (правая сторона)
Демонтаж
1. Снимите накладку основания сиденья.
СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Панель основания заднего сиденья.
2. Демонтируйте механизм складывания сиденья.
СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Шарнир заднего бокового сиденья.
3. Отсоедините колодку от жгута проводов.

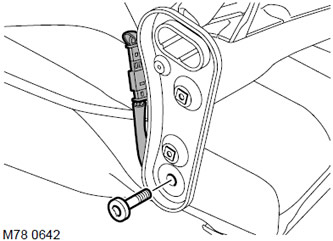

4. Выверните винт Torx, соединяющий рамы спинки и подушки сиденья. Отделите рамы друг от друга.

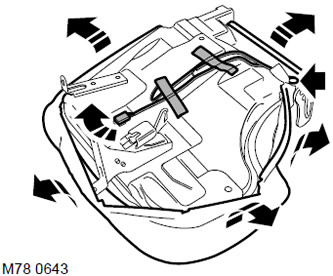

5. Освободите обе стороны и передний край обивки сиденья, поднимите обивку и подушку.
6. Освободите колодку кабеля подогрева сиденья из фиксатора и пропустите кабель через раму.

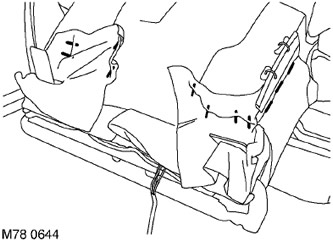

7. Освободите 1 штифт и заднюю отделку, соединяющие обивку с рамой подушки и снимите обивку и подушку.

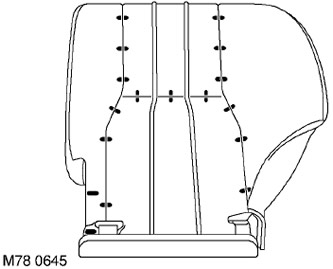

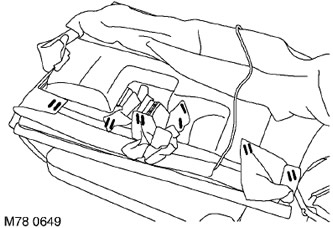

8. Освободите 11 скобок крепления обивки к подушке.
9. Освободите 16 колец крепления обивки к подушке и снимите обивку.
Сборка
1. Установите обивку на подушку и закрепите ее кольцами.
2. Установите 11 скобок крепления обивки снизу подушки.
3. Установите подушку на раму и закрепите задний край обивки.
4. Установите штифт крепления заднего края обивки.
5. Пропустите кабель подогрева сиденья через раму сиденья и закрепите колодку разъема фиксатором.
6. Закрепите обивку сиденья к бокам и передней части сиденья.
7. Заверните винт Torx крепления рамы спинки к раме сиденья и затяните его с моментом 45 Н·м.
8. Присоедините колодку к разъему электропроводки спинки сиденья.
9. Установите механизм складывания сиденья.
СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Шарнир заднего бокового сиденья.
10. Установите накладку основания сиденья.
Обивка подушки заднего сиденья (левая сторона)
Демонтаж
1. Снимите накладку основания левого заднего сиденья.
СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Панель основания заднего сиденья.
2. Демонтируйте механизм складывания сиденья.
СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Шарнир заднего бокового сиденья.
3. Отсоедините колодку от жгута проводов.

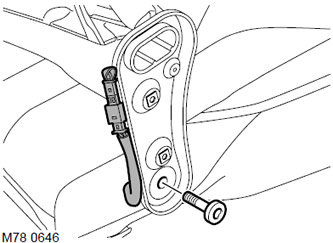

4. Выверните винт Torx, соединяющий рамы спинки и подушки сиденья. Отделите рамы друг от друга.

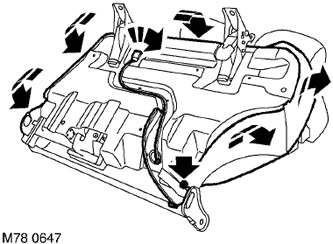

5. Освободите обе стороны и передний край обивки сиденья, поднимите обивку и подушку.
6. Освободите колодку кабеля подогрева сиденья из фиксатора и пропустите кабель через раму.

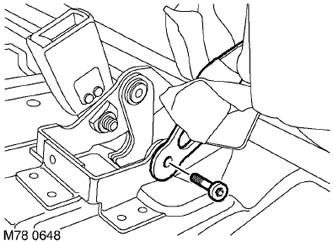

7. Снимите и выбросите винт Torx крепления ремня безопасности к раме сиденья.
8. Освободите ремень безопасности от подушки и обивки сиденья.
9. Освободите штифт и заднюю отделку, соединяющие обивку с рамой подушки и снимите обивку с подушкой.

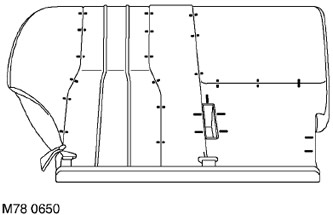

10. Освободите 11 скобок крепления обивки к подушке.
11. Освободите 25 колец крепления обивки к подушке и снимите обивку.
Сборка
1. Установите обивку на подушку и закрепите ее кольцами.
2. Установите 14 скобок крепления обивки снизу подушки.
3. Установите подушку на раму и закрепите задний край обивки.
4. Установите штифт крепления заднего края обивки.
5. Пропустите кабель подогрева сиденья через раму сиденья и закрепите колодку разъема фиксатором.
6. Соедините нижнюю пряжку ремня безопасности с рамой сиденья винтом Torx и затяните его с моментом 31 Н·м.
7. Закрепите обивку сиденья к бокам и передней части сиденья.
8. Заверните винт Torx крепления рамы спинки к раме сиденья и затяните его с моментом 45 Н·м.
9. Присоедините колодку к разъему электропроводки спинки сиденья.
10. Установите механизм складывания сиденья.
СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Шарнир заднего бокового сиденья.
11. Установите накладку основания сиденья.
