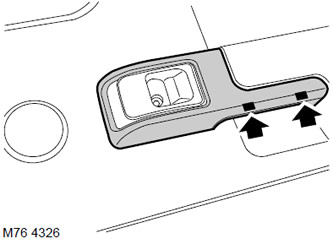

Range Rover 3. Накладка подлокотника переднего сиденья
Демонтаж
1. Освободите 2 фиксатора крепления накладки к подлокотнику, сдвиньте накладку вперед и снимите ее.
ПРИМЕЧАНИЕ: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует.
2. Снимите 2 фиксатора с накладки.
Сборка
1. Установите новые фиксаторы на накладку.
2. Наложите накладку на подлокотник и закрепите фиксаторами.
Range Rover 3. Пластиковый щит дверной панели передней двери
Демонтаж
1. Снимите подушку безопасности двери.
УДЕРЖИВАЮЩИЕ СИСТЕМЫ ДЛЯ ВОДИТЕЛЯ И ПАССАЖИРОВ, РЕМОНТНЫЕ РАБОТЫ, Модуль подушки безопасности (защита от бокового удара) - передняя дверь.
2. Снимите колодку разъема динамика, для того чтобы облегчить доступ.
3. Снимите пластиковый щит.
Сборка
1. Установите пластиковый щит.
2. Присоедините колодку к динамику.
3. Установите дверную подушку безопасности.
Range Rover 3. Пластиковый щит дверной панели задней двери
Демонтаж
1. Снимите панель задней двери.
ДВЕРИ, РЕМОНТНЫЕ РАБОТЫ, Панель двери - задняя дверь.
2. Снимите колодку разъема динамика, для того чтобы облегчить доступ.
3. Снимите пластиковый щит.
Сборка
1. Установите пластиковый щит.
2. Присоедините колодку к динамику.
3. Установите панель задней двери.

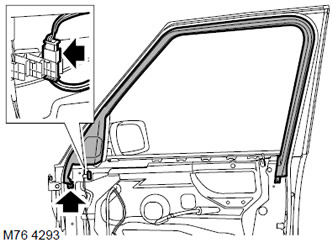

Range Rover 3. Декоративная накладка рамы передней двери
Демонтаж
1. Снимите нижний внутренний уплотнитель оконного проема.
ДВЕРИ, РЕМОНТНЫЕ РАБОТЫ, Внутренний уплотнитель оконного проема - передняя дверь.
2. Отсоедините колодки разъемов датчика предотвращения блокировки и высокочастотного динамика, если он установлен.
3. Снимите фиксаторы декоративной накладки.
4. Освободите и снимите декоративную накладку.
Сборка
1. Установите декоративную накладку, проверив правильность ее прилегания к уплотнителю двери.
2. Вставьте фиксаторы.
3. Присоедините колодки разъемов датчика предотвращения блокировки и высокочастотного динамика.
4. Установите нижний внутренний уплотнитель оконного проема.

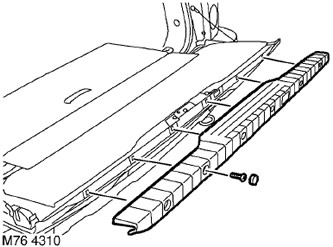

Range Rover 3. Верхняя накладка нижней двери багажного отделения
Демонтаж
1. Откройте верхнюю и нижнюю двери багажного отделения.
2. Снимите 6 пробок, закрывающих доступ к винтам.
3. Выверните 6 винтов крепления декоративной накладки.
4. Снимите декоративную накладку.
Сборка
1. Установите накладку и закрепите ее винтами.
2. Установите пробки доступа к винтам.

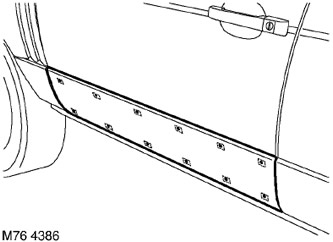

Range Rover 3. Наружная декоративная накладка передней двери
Демонтаж
1. Осторожно освободите 12 фиксаторов крепления накладки к двери.
ВНИМАНИЕ: Необходимо всегда следить за тем, чтобы не повредить лакокрасочное покрытие перед снятием/установкой накладок, панелей или бамперов.
2. Снимите декоративную накладку.
ПРИМЕЧАНИЕ: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует.
3. Снимите фиксаторы с декоративной накладки двери.
4. Снимите уплотнитель с декоративной накладки двери.
Сборка
1. Установите уплотнитель на декоративную накладку двери.
2. Установите фиксаторы на декоративную накладку.
3. Установите накладку на дверь и прижмите ее.

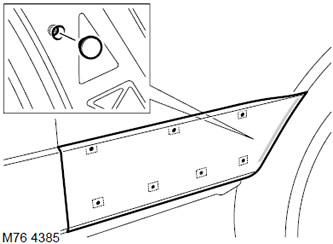

Range Rover 3. Наружная декоративная накладка задней двери
Демонтаж
1. Откройте заднюю дверь, снимите крышку доступа к винту Torx и выверните его.
ВНИМАНИЕ: Необходимо всегда следить за тем, чтобы не повредить лакокрасочное покрытие перед снятием/установкой накладок, панелей или бамперов.
2. Осторожно освободите 7 фиксаторов декоративной накладки двери, ослабьте и разделите клеящую ленту на кромке накладки.
3. Осторожно снимите декоративную накладку.
ПРИМЕЧАНИЕ: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует.
4. Снимите фиксаторы декоративной накладки двери.
5. Снимите уплотнитель с декоративной накладки двери.
Сборка
1. Установите уплотнитель на декоративную накладку двери.
2. Установите фиксаторы на накладку панели управления.
3. Очистите накладку и поверхность двери, удалите все следы клеющей ленты.
4. Расположите и закрепите клеющую ленту на кромке декоративной накладки.
5. Снимите защитную полоску с двухсторонней клеющей ленты.
6. Установите накладку на дверь и прижмите ее.
7. Закрепите накладку винтом и защелкните фиксаторы.
