Range Rover 3. Панель задней двери

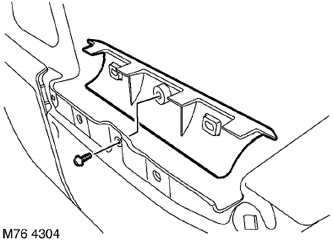

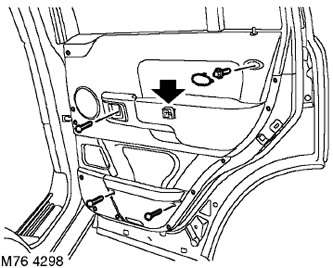

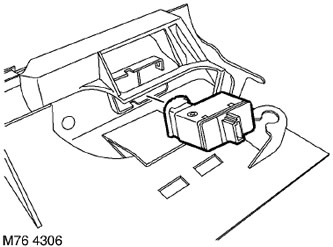

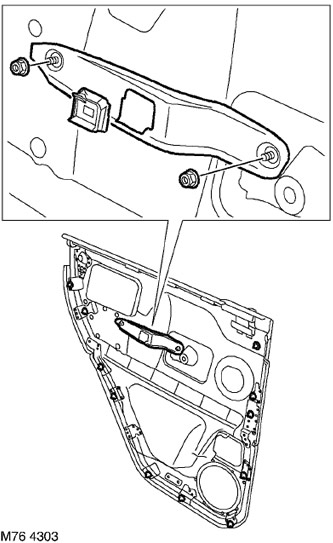

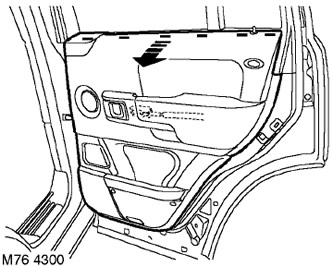

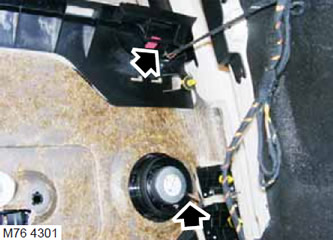

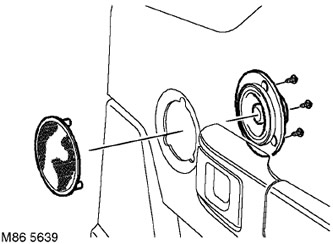

Демонтаж1. Отверните 3 винта крепления внутренней панели к двери. 2. Снимите заглушку для обеспечения доступа к винту крепления дверной панели и выверните винт. 3. Осторожно освободите 11 фиксаторов крепления панели к двери. 4. Убедитесь в том, что центральный фиксатор также освобожден. 5. Освободите 6 фиксаторов крепления панели двери к внутреннему уплотнителю стекла. Будьте внимательны, чтобы не повредить кнопку блокировки двери при окончательном снятии панели двери. 6. Освободите трос управления замком от панели двери и сдвиньте его в сторону. 7. Отсоедините 3 колодки разъемов электропроводки двери и снимите внутреннюю панель двери. ПРИМЕЧАНИЕ: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует. 8. Выверните 3 винта Torx, крепящие динамик на панели двери и снимите динамик. 9. Извлеките 11 фиксаторов из панели двери. 10. Снимите фиксатор с внутренней пластины ручки двери. 11. Отверните 2 гайки крепления внутренней пластины ручки двери и снимите пластину. 12. Снимите 2 винта Torx крепления внутренней декоративной накладки дверного кармана к внутренней панели двери. Снимите декоративную накладку. 13. Отожмите пружинный фиксатор и снимите с панели двери плафон освещения. 14. Осторожно снимите выключатель управления стеклоподъемником с внутренней панели двери. 15. Снимите заглушку для обеспечения доступа с панели двери. Сборка1. Установите на место заглушку. 2. Установите панель управления стеклоподъемниками на панель двери. Установите и закрепите фиксаторы. 3. Установите внутреннюю декоративную накладку кармана двери и закрепите ее винтами. 4. Установите наружную декоративную накладку кармана двери, наверните гайки и затяните их с моментом 3 Н·м. 5. Установите внутреннюю пластину ручки двери, заверните гайки и затяните их с моментом 6 Н·м. 6. Установите и закрепите фиксатор на внутренней пластине ручки двери. 7. Установите фиксаторы панели двери. 8. Установите динамик в дверную панель и закрепите его винтами Torx. 9. Присоедините колодки разъемов. 10. Присоедините трос к внутренней рукоятке двери. 11. Установите панель задней двери. 12. Установите винты крепления панели передней двери. 13. Установите крышки винтов крепления панели.
