Range Rover 3. Срабатывание задней шторки безопасности вне автомобиля



Данная инструкция предназначена для помощи авторизованному техническому персоналу в безопасной утилизации модулей подушек безопасности.


Срабатывание подушки безопасности


ПРЕДОСТЕРЕЖЕНИЕ: Перед проведением работ с системами пассивной безопасности необходимо внимательно ознакомиться с соответствующей технической документацией.

1. Выполните все правила безопасности при работе с системами пассивной безопасности.

ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Меры безопасности при работе с системой подушек безопасности (SRS).

2. Снимите подушку безопасности с автомобиля.

УДЕРЖИВАЮЩИЕ СИСТЕМЫ ДЛЯ ВОДИТЕЛЯ И ПАССАЖИРОВ, РЕМОНТНЫЕ РАБОТЫ, Модуль подушки безопасности (задняя шторка безопасности).

3. Проверьте состояние приспособления LRT-86-003 и прилагаемых к нему кабелей.

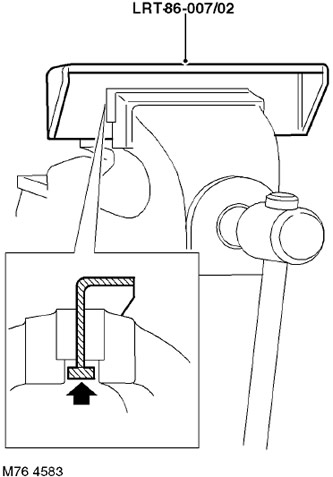

4. Зажмите кронштейн LRT-86-007/02 в тиски. Тиски должны зажимать кронштейн выше нижнего фланца, чтобы исключить перемещение кронштейна вверх под действием детонации. Затяните тиски.

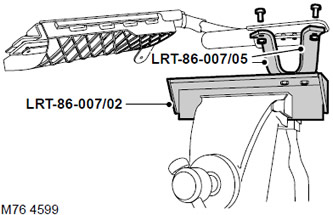

5. Установите на кронштейн LRT-86-007/02 две скобы LRT-86-007/05 и закрепите их болтами.

6. Установите подушку безопасности на скобы LRT-86-007/05 и закрепите ее.

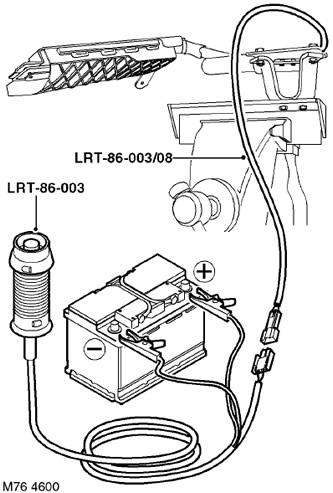

7. Присоедините кабель LRT-86-003/08 приспособления к подушке безопасности.

8. Присоедините приспособление LRT-86-003 к концу кабеля LRT-86-003/08.

9. Присоедините приспособление LRT-86-003 к аккумуляторной батарее.

ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь, что все люди находятся на расстоянии не менее 15 м от модуля подушки безопасности.

10. Для приведения подушки безопасности в действие нажмите кнопку включения на корпусе приспособления.

11. Отсоедините приспособление от аккумуляторной батареи.

ПРЕДОСТЕРЕЖЕНИЕ: При срабатывании части подушки безопасности нагреваются до высокой температуры и могут стать причиной ожога. Подождите 30 минут после срабатывания, прежде чем дотрагиваться до модуля подушки безопасности.

12. Отсоедините кабель приспособления от подушки безопасности.

13. Снимите модуль подушки безопасности с кронштейна и поместите в герметичный мешок для последующей утилизации.

14. Протрите кронштейн влажной тканью и выньте из тисков.

15. Отправьте отработавший модуль подушки безопасности в место, отведенное для сжигания мусора.

ВНИМАНИЕ: Запрещается повторное использование любых деталей систем пассивной безопасности.

ПРИМЕЧАНИЕ: Не перевозите детали сработавших систем пассивной безопасности в салоне автомобиля
