Range Rover 3. Срабатывания подушки переднего пассажира вне автомобиля









Данная инструкция предназначена для помощи авторизованному техническому персоналу в безопасной утилизации модулей подушек безопасности.


Срабатывание подушки безопасности


ПРЕДОСТЕРЕЖЕНИЕ: Перед проведением работ с системами пассивной безопасности необходимо внимательно ознакомиться с соответствующей технической документацией.

1. Выполните все правила безопасности при работе с системами пассивной безопасности.

ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Меры безопасности при работе с системой подушек безопасности (SRS).

2. Снимите подушку безопасности переднего пассажира с автомобиля.

УДЕРЖИВАЮЩИЕ СИСТЕМЫ ДЛЯ ВОДИТЕЛЯ И ПАССАЖИРОВ, РЕМОНТНЫЕ РАБОТЫ, Модуль подушки безопасности - передний пассажир.

3. Проверьте состояние приспособления LRT-86-003 и прилагаемых к нему кабелей.

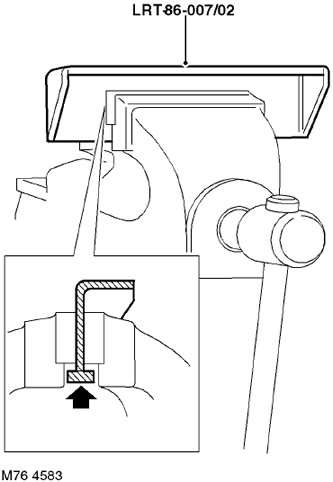

4. Зажмите кронштейн LRT-86-007/02 в тиски. Тиски должны зажимать кронштейн выше нижнего фланца, чтобы исключить перемещение кронштейна вверх под действием детонации. Затяните тиски.

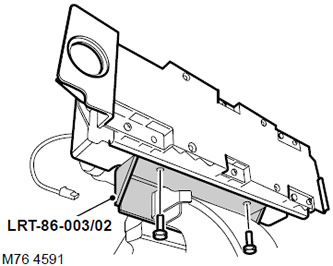

5. Установите и закрепите подушку безопасности на кронштейне LRT-86-007/02.

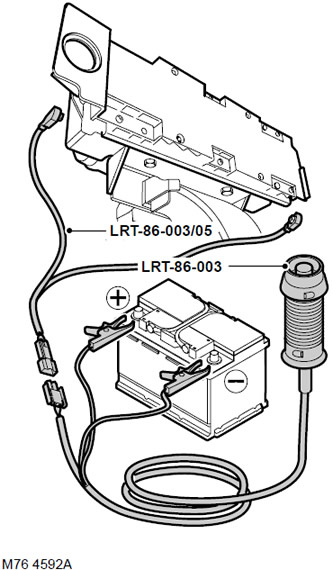

6. Присоедините кабель приспособления LRT-86-003/05 к подушке безопасности.

7. Присоедините приспособление LRT-86-003 к другому концу кабеля LRT-86-003/05.

8. Присоедините приспособление LRT-86-003 к аккумуляторной батарее.

ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь, что все люди находятся на расстоянии не менее 15м от модуля подушки безопасности.

9. Для приведения подушки безопасности в действие нажмите кнопку включения на корпусе приспособления.

10. Отсоедините приспособление от аккумуляторной батареи.

ПРЕДОСТЕРЕЖЕНИЕ: При срабатывании части подушки безопасности нагреваются до высокой температуры и могут стать причиной ожога. Подождите 30 минут после срабатывания, прежде чем дотрагиваться до модуля подушки безопасности.

11. Отсоедините кабель приспособления от подушки безопасности.

12. Снимите модуль подушки безопасности с кронштейна и поместите в герметичный мешок для последующей утилизации.

13. Протрите кронштейн влажной тканью и выньте из тисков.

14. Отправьте отработавший модуль подушки безопасности в место, отведенное для сжигания мусора.

ВНИМАНИЕ: Запрещается повторное использование любых деталей систем пассивной безопасности.

ПРИМЕЧАНИЕ: Не перевозите детали сработавших систем пассивной безопасности в салоне автомобиля.
