Range Rover 3. Блок бортовой диагностики (DCU)









Если требуется заменить электронный блок управления, то перед отключением аккумуляторной батареи необходимо подключить Testbook / Т4 и выполнить рекомендуемые действия.

Перед тем как отключить аккумуляторную батарею, убедитесь в том, что все требования и условия, содержащиеся в разделе по отключению аккумуляторной батареи, выполнены.

ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Предосторожности при работе с электрооборудованием.

ПРЕДОСТЕРЕЖЕНИЕ: Перед проведением работ с системами пассивной безопасности необходимо внимательно ознакомиться с соответствующей технической документацией.

ПРЕДОСТЕРЕЖЕНИЕ: Всегда снимайте обе клеммы аккумуляторной батареи перед началом работ с системами пассивной безопасности (SRS). Вначале отсоедините "отрицательную " клемму. Ни в коем случае не перепутайте провода при подключении к аккумуляторной батарее.

ВНИМАНИЕ: Блок бортовой диагностики систем пассивной безопасности должен заменяться после каждого столкновения.


Демонтаж


1. Выполните все правила безопасности при работе с системами пассивной безопасности.

ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Меры безопасности при работе с системой подушек безопасности (SRS).

2. Снимите центральную консоль.

ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Центральная консоль.

3. Снимите панель управления пневматической подвеской.

ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Панель выключателей - пневматическая подвеска.

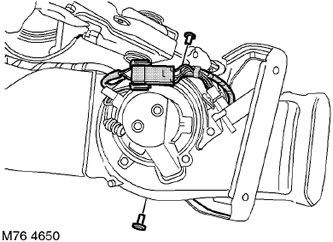

4. Отсоедините колодку от электродвигателя вентилятора отопителя.

5. Выверните 2 винта крепления электродвигателя отопителя к кронштейну.

6. Освободите и снимите электродвигатель отопителя.

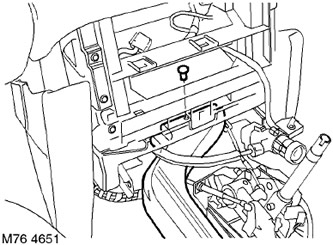

7. Снимите фиксатор крепления воздуховода отопителя центральной консоли к блоку отопителя - вентилятора - кондиционера (HEVAC) и снимите воздуховод отопителя.

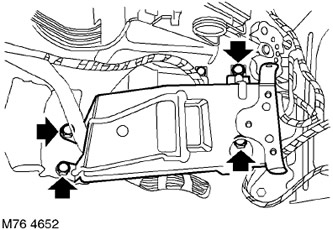

8. Выверните 4 винта крепления кронштейна электродвигателя отопителя центральной консоли к трансмиссионному туннелю пола.

9. Снимите кронштейн электродвигателя отопителя центральной консоли.

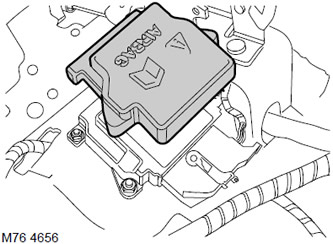

10. Освободите и снимите крышку с диагностического блока (DCU).






11. Отсоедините колодку разъема от диагностического блока.

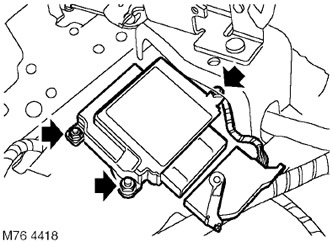

12. Отверните гайку крепления "массового" провода к диагностическому блоку. Снимите "массовый" провод.

13. Выверните 2 винта крепления диагностического блока к трансмиссионному туннелю. Снимите диагностический блок.

ВНИМАНИЕ: Диагностический блок систем пассивной безопасности чувствителен к ударам, поэтому с ним следует обращаться осторожно.


Сборка


1. Установите диагностический блок на трансмиссионный туннель, присоедините "массовый" провод, наверните гайки и затяните их с моментом 10 Н·м.

ПРИМЕЧАНИЕ: При необходимости замены компонента системы пассивной безопасности следует записать штрих-код нового компонента.

2. Присоедините колодку к разъему диагностического блока.

3. Установите и закрепите на диагностическом блоке его крышку.

4. Установите кронштейн электродвигателя отопителя на трансмиссионный туннель, заверните винты и затяните их с моментом 25 Н·м.

5. Установите воздуховод отопителя центральной консоли на блоке HEVAC и закрепите его фиксаторами.

6. Установите электродвигатель отопителя на кронштейн и закрепите его винтами.

7. Присоедините колодку к электродвигателю отопителя.

8. Установите на место панель управления пневматической подвеской.

ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Панель выключателей - пневматическая подвеска.

9. Установите на место центральную консоль.

ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Центральная консоль.

10. Присоедините клеммы аккумуляторной батареи, вначале "положительную" клемму.

11. Инициализируйте систему при помощи диагностического прибора TestBook/T4.
