Range Rover 3. Поворотный токосъемник

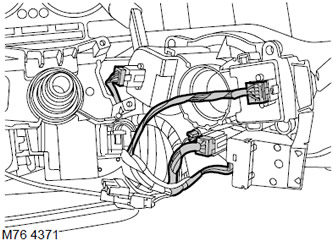

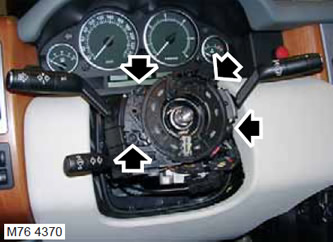

Перед тем как отключить аккумуляторную батарею, убедитесь в том, что все требования и условия, содержащиеся в разделе по отключению аккумуляторной батареи, выполнены. ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Предосторожности при работе с электрооборудованием. ПРЕДОСТЕРЕЖЕНИЕ: Всегда снимайте обе клеммы аккумуляторной батареи перед началом работ с системами пассивной безопасности (SRS). Вначале отсоедините "отрицательную " клемму. Ни в коем случае не перепутайте провода при подключении к аккумуляторной батарее. Демонтаж1. Выполните все правила безопасности при работе с системой пассивной безопасности. ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Меры безопасности при работе с системой подушек безопасности (SRS). 2. Снимите рулевое колесо. РУЛЕВОЕ УПРАВЛЕНИЕ, РЕМОНТНЫЕ РАБОТЫ, Рулевое колесо. 3. Снимите верхнюю и нижнюю накладки рулевой колонки. РУЛЕВОЕ УПРАВЛЕНИЕ, РЕМОНТНЫЕ РАБОТЫ, Верхние накладки рулевой колонки в сборе с колонкой. ВНИМАНИЕ: Поверните рулевое колес в положение, соответствующее положению колес для прямолинейного движения. Это обеспечит блокировку токосъемника, когда рулевое колесо будет снято. 4. Выверните 4 винта Torx крепления узла поворотного токосъемника к рулевой колонке. Снимите узел токосъемника. 5. Отсоедините 5 колодок от разъемов узла поворотного вращающегося токосъемника. 6. Снимите узел токосъемника в сборе. ПРИМЕЧАНИЕ: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует. 7. Ослабьте защёлки и отсоедините выключатели от узла токосъемника. Сборка1. Установите выключатели на узел токосъемника. 2. Присоедините колодки к разъемам узла токосъемника. 3. Установите узел токосъемника на рулевую колонку, заверните и затяните винты Torx. 4. Установите верхнюю и нижнюю накладки рулевой колонки. РУЛЕВОЕ УПРАВЛЕНИЕ, РЕМОНТНЫЕ РАБОТЫ, Верхние накладки рулевой колонки в сборе с колонкой. 5. Установите рулевое колесо. РУЛЕВОЕ УПРАВЛЕНИЕ, РЕМОНТНЫЕ РАБОТЫ, Рулевое колесо. 6. Присоедините клеммы аккумуляторной батареи, вначале "положительную" клемму
