Range Rover 3. Ремень безопасности заднего среднего сиденья
Демонтаж
1. Снимите накладку основания сиденья.
СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Панель основания заднего сиденья.
2. Демонтируйте механизм складывания сиденья.
СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Шарнир заднего бокового сиденья.

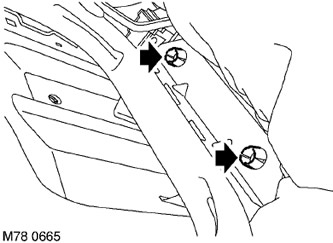

3. Выверните винт Torx, соединяющий рамы спинки и подушки сиденья и отделите рамы друг от друга.
4. Отсоедините колодку от системы обогрева сиденья.

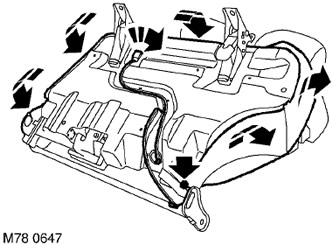

5. Отделите обивку подушки сиденья от боковых и передней накладок.

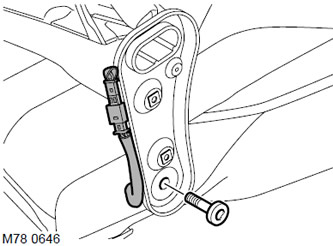

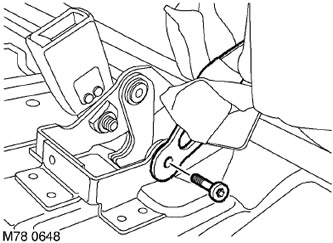

6. Поднимите обивку и подушку сиденья, выверните и выбросите винт Torx, крепящий опору ремня безопасности к раме автомобиля.
7. Протяните ремень безопасности через подушку и обивку сиденья и снимите основание сиденья.
8. Снимите заднюю накладку спинки.
СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Накладка спинки заднего сиденья.
9. Снимите переднюю накладку подлокотника в сборе.
СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Передняя накладка подлокотника заднего сиденья.

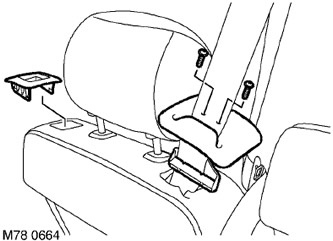

10. Выверните 2 винта крепления накладки ремня безопасности и снимите накладку.
11. Снимите накладки, крепящие обивку подушки к бокам и основанию рамы.
12. Осторожно освободите 4 фиксатора крепления накладки фиксирующей кнопки сиденья и снимите накладку.
13. Снимите обивку и подушку спинки, чтобы получить доступ к направляющим подголовника.
14. Освободите 3 фиксатора крепления направляющих подголовника к раме сиденья и снимите направляющие.
15. Снимите обивку и подушку в сборе с рамы и вытяните ремень через подушку.

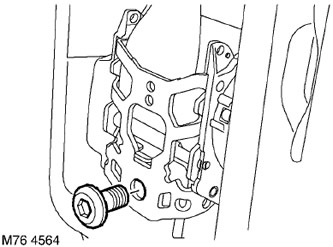

16. Выверните и выбросите винт Torx крепления катушки втягивающего механизма к раме и снимите катушку.
Сборка
1. Установите катушку втягивающего механизма, заверните винт Torx и затяните его с моментом 48 Н·м.
2. Пропустите ремень через обивку и подушку и установите подушку в сборе на раму сиденья.
3. Установите и закрепите направляющие подголовника в спинке сиденья.
4. Установите и зафиксируйте накладку фиксирующей кнопки сиденья.
5. Закрепите накладки крепления обивки подушки к боковой части и основанию рамы.
6. Расположите накладку ремня безопасности и закрепите ее винтами.
7. Установите заднюю накладку спинки.
СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Накладка спинки заднего сиденья.
8. Установите переднюю накладку в сборе с подлокотником.
СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Передняя накладка подлокотника заднего сиденья.
9. Пропустите ремень безопасности через обивку и подушку в сборе.
10. Расположите ремень безопасности на раме, заверните винт Torx и затяните его с моментом 48 Н·м.
11. Закрепите обивку сиденья к боковым и передней частям сиденья.
12. Совместите раму спинки и раму подушки сиденья, заверните с левой стороны винт Torx и затяните его с моментом 25 Н·м.
13. Присоедините колодку к разъему устройства подогрева сиденья.
14. Установите механизм складывания сиденья.
СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Шарнир заднего бокового сиденья.
15. Установите накладку основания сиденья.
