Range Rover 3. Узел тормозной педали
Демонтаж
1. Снимите панель, закрывающую узел тормозной педали.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Нижний щит панели управления - сторона пассажира.
2. Снимите защитный щиток.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Нижний кожух панели управления.

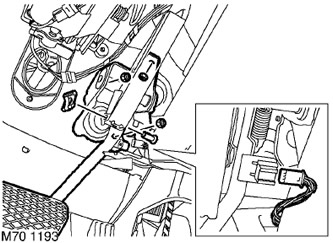

3. Отсоедините колодку кабеля датчика положения тормозной педали от узла педали.
4. Выньте шплинт и снимите палец, соединяющий толкатель вакуумного усилителя с тормозной педалью.
5. Отверните и выбросьте три гайки, крепящие узел тормозной педали к панели кузова.
6. Отделите узел тормозной педали и выньте его из автомобиля.
ПРИМЕЧАНИЕ: Не производите дальнейшую разборку, если узел снимается только для облегчения доступа.
7. Освободите и извлеките из гнезда датчик положения тормозной педали.
8. Снимите гнездо датчика с кронштейна тормозной педали.
9. Снимите возвратную пружину тормозной педали.
10. Отверните две гайки и выньте два болта крепления кронштейна возвратной пружины к узлу тормозной педали. Снимите кронштейн пружины.
Сборка
1. Установите кронштейн возвратной пружины на узел тормозной педали, вставьте болты крепления, наверните на них гайки и затяните их с моментом 10 Н·м.
2. Соедините возвратную пружину с кронштейном педали и установите на него датчик положения педали.
3. Установите узел педали на панель кузова, наверните новые гайки и затяните их с моментом 26 Н·м.
ВНИМАНИЕ: Гайки, соединяющие вакуумный усилитель с кронштнейном педали, следует повторно подтянуть через 30 минут.
4. Установите датчик положения тормозной педали в гнездо, подсоедините к его разъему колодку провода и закрепите его в гнезде.
5. Соедините толкатель с педалью, вставьте палец и установите в его отверстие шплинт.
6. Убедитесь, что датчик контактирует с выступом педали, когда педаль находится в поднятом положении.
7. Установите на место защитный щиток.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Нижний кожух панели управления.
8. Установите на место панель, закрывающую узел тормозной педали.
